Il trave risultante viene utilizzato in RFEM per calcolare questi valori. Viene eseguita un'analisi sismica per generare carichi sismici equivalenti per ogni autovalore e direzione. La procedura in RF-DYNAM Pro - Equivalent Loads non sarà spiegata in dettaglio qui. Qui trovi ulteriori informazioni:
I carichi equivalenti calcolati sono separati per ciascuna direzione nelle combinazioni di risultati. Le travi risultanti vengono generate dopo l'analisi dinamica. La funzione della trave risultante è quella di integrare le forze interne di tutte le aste e le superfici nell'elemento trave per ottenere le forze interne dell'intera struttura riferita ad una trave. Successivamente, la forza di taglio può essere ottenuta per ogni piano nelle direzioni x e y controllando le forze di taglio della trave risultante. All'esterno della struttura, viene generata una trave risultante copiando le colonne dal bordo.

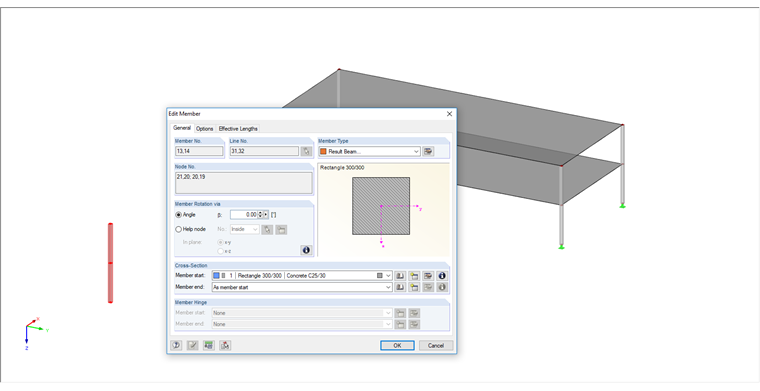

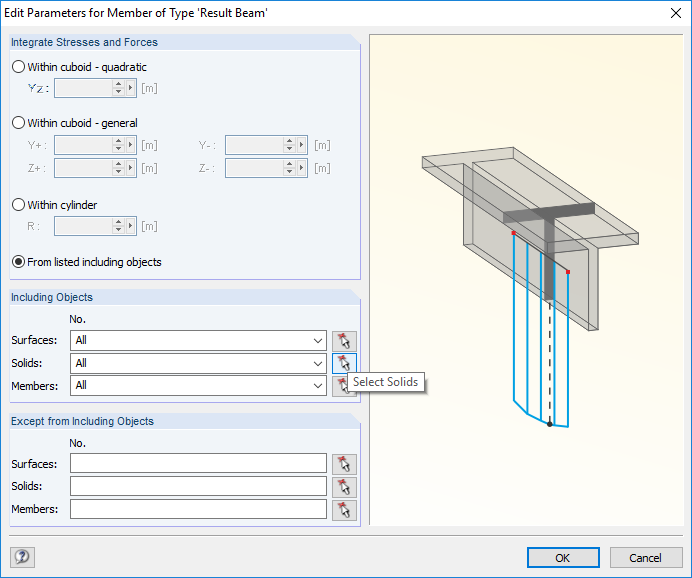

Dopo aver copiato le colonne, le loro impostazioni saranno cambiate modificando il tipo di elemento in "Trave risultante". È quindi possibile inserire voci speciali per la trave risultante; qui, l'integrazione di tutte le forze interne nella trave risultante.

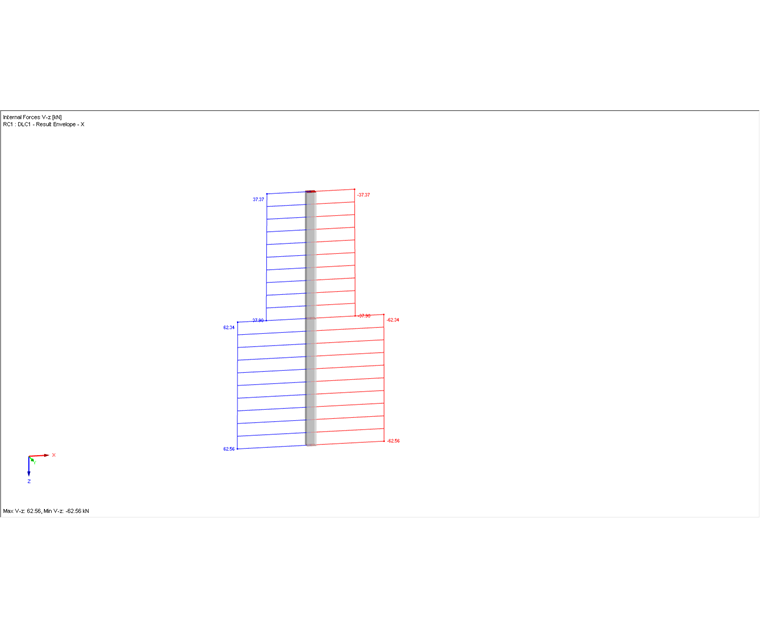

Dopo aver definito la trave risultante, le forze interne della trave risultante possono essere analizzate calcolando la struttura. Le forze interne Vz e Vy sono importanti per la valutazione. Il massimo della forza di taglio è visibile sul lato inferiore dell'elemento risultante, che tiene conto dell'intera struttura.
La forza di taglio per ogni piano è sempre la differenza tra i valori superiore e inferiore. Per ogni autovalore, le forze di taglio in qualsiasi direzione y sono ottenute per mezzo di una struttura 3D con autovalori nelle direzioni x e y. Nella combinazione di risultati, 1 e 2 sono quindi forze di taglio trasversali nelle direzioni x e y. Nota: Per una struttura regolare con autovalori in una sola direzione, si otterrà solo una forza di taglio per la direzione considerata.
