Inoltre, è possibile utilizzare diverse funzioni di copia e opzioni di input parametrizzate. Tuttavia, questa procedura richiede normalmente uno sforzo considerevole. È più conveniente modellare tali strutture utilizzando elementi di catalogo prefabbricati forniti dal Gestore blocchi. Questi elementi sono memorizzati automaticamente nel database durante l'installazione del programma. Pertanto, è possibile utilizzare segmenti di torri, piattaforme, staffe di antenne, canaline per cavi e così via come elementi costitutivi parametrizzati per generare diverse strutture di torri.
Opzioni specifiche per modellare e progettare edifici a torre sono disponibili nei moduli aggiuntivi RF-/TOWER. Ma questo articolo descrive la modellazione di un semplice traliccio con elementi di catalogo parametrizzati del Gestore blocchi. La torre è composta da due segmenti e una piattaforma.
Gestore blocchi

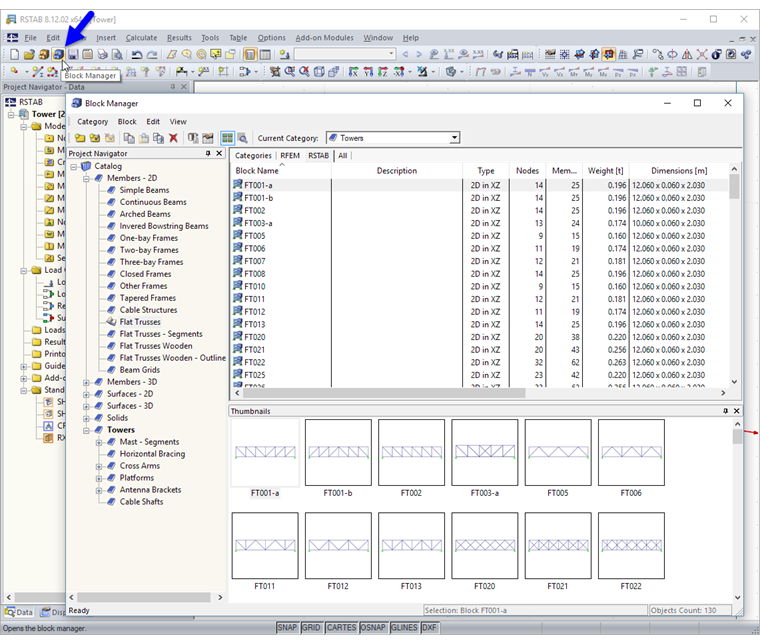

È possibile aprire il Gestore blocchi nel menu "File" → "Gestione blocchi" o facendo clic sul pulsante del menu corrispondente. Il Gestore include vari elementi del catalogo che facilitano la modellazione di oggetti di aste e superfici.
.png?mw=760&hash=38425bb54c87cd81e22f37b2162e48a4f6b92a6c)
Segmento della torre - Inferiore

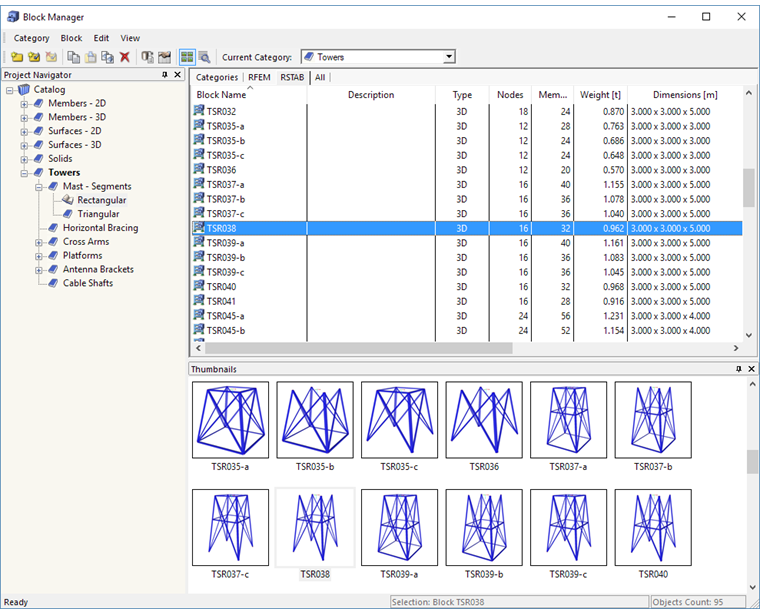

La seguente categoria di catalogo deve essere definita per la costruzione nella zona inferiore della torre:
"Torri" → "Traliccio - Segmenti" → "Rettangolare".
Quindi, è possibile selezionare il tipo TSR038 nell'elenco a destra.
Facendo doppio clic su questo tipo di blocco si apre la finestra di dialogo "Inserisci blocco".
.png?mw=760&hash=ebfad9f5d8dad47a559fffdaa3c3ba76956d9f97)

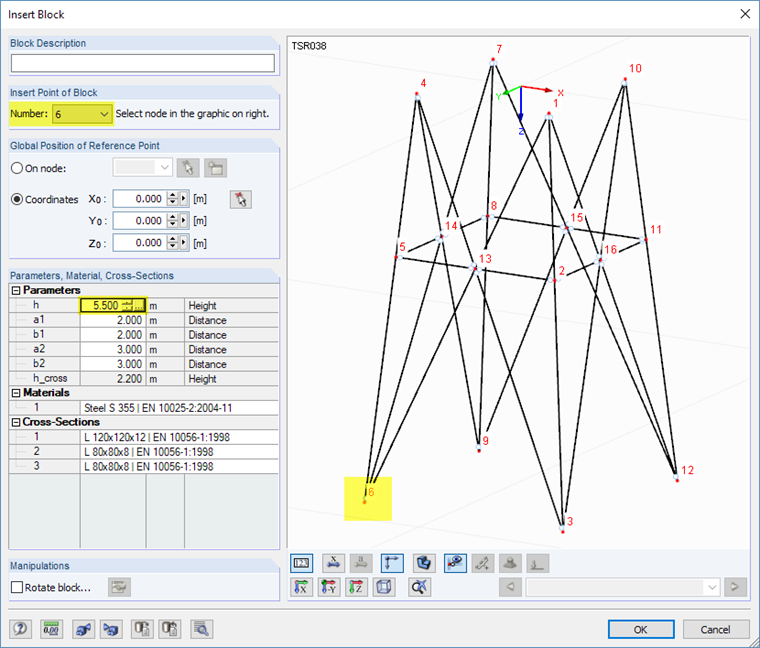

Le torri reticolari sono generalmente costituite da profili angolari. Le sezioni trasversali preimpostate e il materiale possono essere regolati, se necessario (facendo clic su una riga della tabella delle sezioni trasversali, è possibile vedere nel grafico dove viene utilizzata nel blocco). Per questo esempio, tuttavia, le sezioni trasversali non vengono modificate.
L'altezza del segmento deve essere modificata in 5,50 m. La regolazione di questo parametro viene aggiornata dinamicamente nel grafico.
Un punto base del segmento è appropriato per "Inserisci punto del blocco"; ad esempio, nodo 6. Il numero del nodo può essere selezionato nell'elenco o definito graficamente facendo clic sul punto base. [OK] trasferisce il modello a RFEM/RSTAB.
Piattaforma

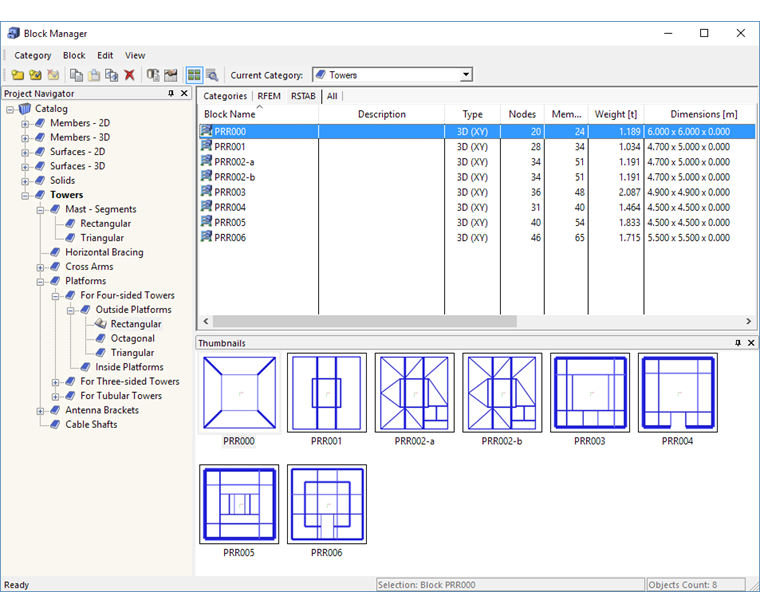

Per selezionare la piattaforma, è necessario riaprire il Gestore blocchi. La seguente categoria di catalogo deve essere specificata:
"Torri" → "Piattaforme" → "Per torri a quattro lati" → "Piattaforme esterne" → "Rettangolare"
Quindi, è possibile scegliere il tipo PRR000 a destra.
.png?mw=760&hash=bceda5d3008f02dc28b87726a8388dee4e7edd05)

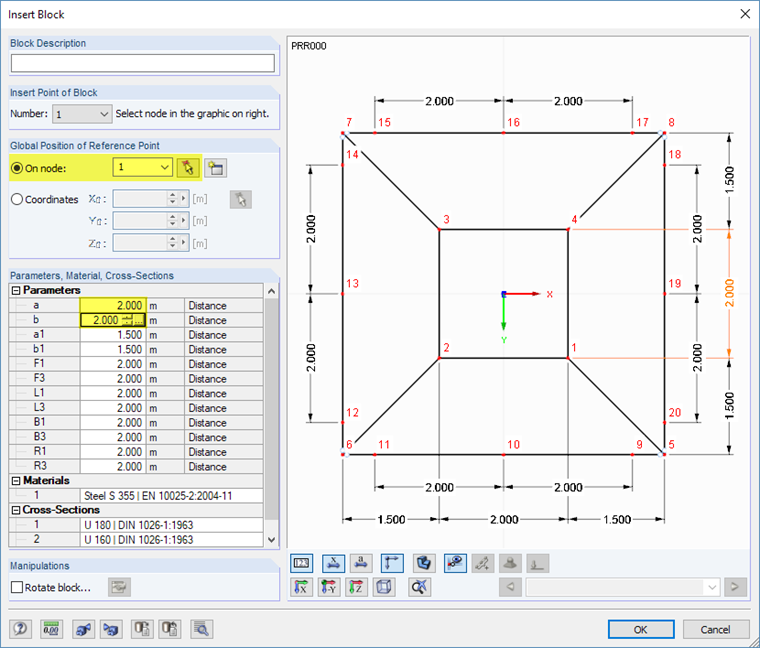

Nella finestra di dialogo, i parametri della piattaforma a e b devono essere ridotti ciascuno a 2,00 m per adattarli alle dimensioni superiori del segmento precedentemente impostato (vedere la Figura 03). In alternativa, è possibile prendere le distanze da RFEM/RSTAB utilizzando il pulsante […] che appare quando si attiva il campo di immissione.
La "Posizione globale del punto di riferimento" deve essere modificata nel nodo 1. Il numero del nodo su cui deve essere inserita la piattaforma può essere selezionato nell'elenco o determinato graficamente nel modello della torre utilizzando il pulsante [Seleziona]. La piattaforma sarà trasferita a RFEM/RSTAB facendo clic su [OK].
Segmento della torre - Superiore
Anche in questo caso, la parte superiore della struttura della torre viene creata con il Gestore blocchi:

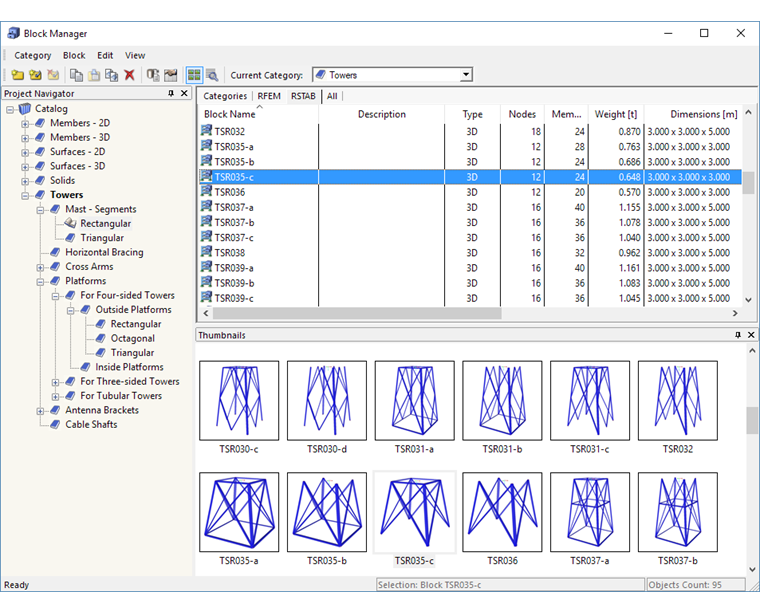

"Torri" → "Traliccio - Segmenti" → "Rettangolare"
Il tipo TSR035c deve essere selezionato.
.png?mw=760&hash=652120ab44efa59bac23c58e6232ba990d6d7b51)
.png?mw=760&hash=835a3b4294e8d6e473e4e038ce805f9ef0fd224f)

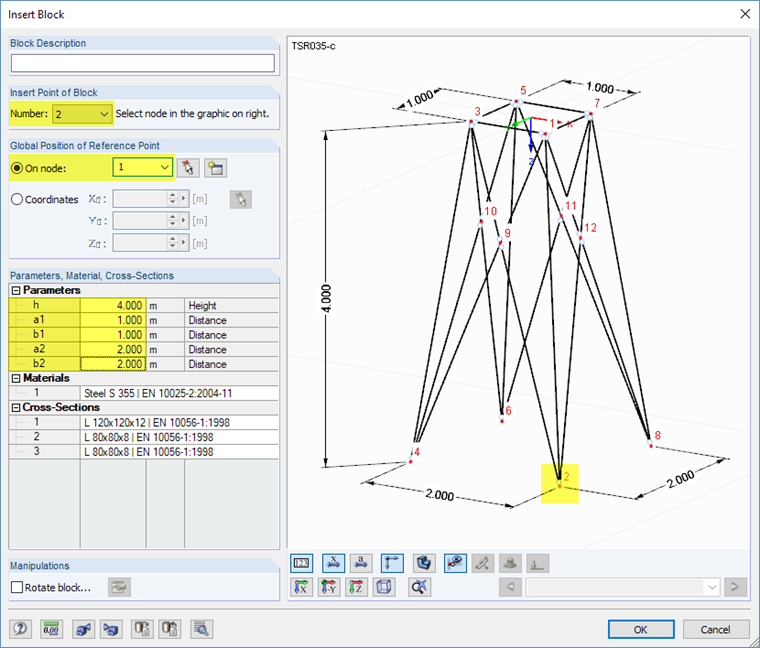

Il nodo 2 deve essere specificato come "Inserisci punto del blocco". Questo può essere fatto graficamente facendo clic sul punto base nella parte anteriore.
Anche in questo caso, la "Posizione globale del punto di riferimento" deve essere impostata sul nodo 1 del modello RFEM/RSTAB.
Die Höhe h ist auf 4,00 m zu ändern, die unteren Abstände a2 und b2 auf 2,00 m und die oberen Abstände a1 und b1 auf 1,00 m.
Dopo aver fatto clic su [OK], il modello della torre apparirà come mostrato nella Figura 08.
È possibile che vengano creati nodi con coordinate identiche quando si combinano i blocchi. Per pulire il modello, è necessario eseguire un controllo corrispondente.

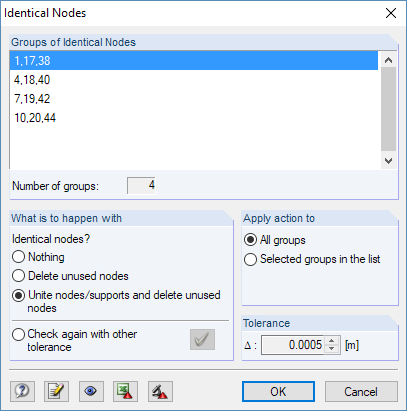

"Strumenti" → "Verifica modello" → "Nodi identici"
I nodi che si trovano l'uno sull'altro sono mostrati nella finestra di dialogo "Nodi identici". È anche possibile unirli lì.
Infine, il modello della torre può essere ampliato con altri elementi del catalogo come staffe per antenne, canaline portacavi, traverse o controventi. Anche questi blocchi predefiniti sono memorizzati con i parametri.
Conclusione
Le torri reticolari possono essere modellate facilmente per mezzo di elementi di catalogo parametrizzati del Gestore blocchi. La libreria dei componenti del sistema è anche estendibile con specifiche definite dall'utente in modo che le variazioni dei modelli ricorrenti possano essere create rapidamente, utilizzando i blocchi.
In alternativa, è possibile utilizzare le possibilità offerte dai vari moduli aggiuntivi RF-/TOWER sviluppati per la pianificazione e la progettazione di torri. Consentono anche di determinare i requisiti specifici dell'applicazione del carico. I moduli RF-/TOWER sono presentati in un webinar.
