Input
Dopo aver selezionato il tipo di asta "Trave risultante", è necessario impostare ulteriori parametri. Sono disponibili quattro opzioni per specificare l'area di integrazione:
- All'interno di un cuboide - quadratico: Viene utilizzata un'area di integrazione quadratica, il cui baricentro si trova nell'asse dell'asta.
- All'interno di un cuboide - generale: Viene utilizzata un'area di integrazione rettangolare, il cui baricentro può variare.
- All'interno di un cilindro: Viene utilizzata un'area di integrazione circolare, il cui baricentro si trova nell'asse dell'asta.
- Da elencato compresi gli oggetti: Vengono utilizzati solo gli elementi per la valutazione che sono nell'elenco di "Oggetti inclusi" e sono all'interno della possibile area effettiva (vedi sotto).
Se l'area di integrazione si sovrappone agli oggetti che non devono essere presi in considerazione, questi oggetti possono essere definiti nell'elenco "Tranne oggetti inclusi".
Area efficace della trave risultante
Una trave risultante può fornire solo i risultati degli elementi situati all'interno di un asse rettangolare dell'inizio e della fine dell'asta. Tutti gli elementi al di fuori di questi limiti non sono presi in considerazione.

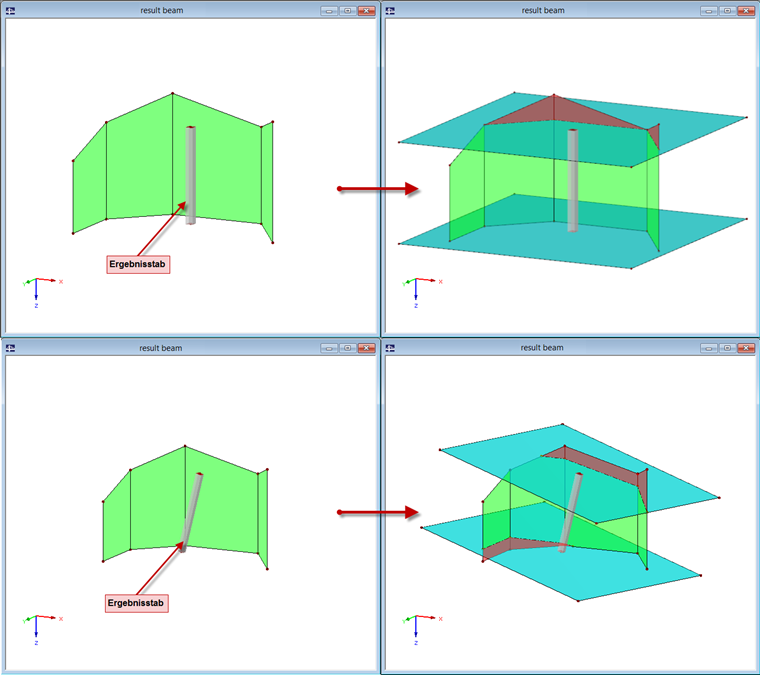

Questo è illustrato nella Figura 01: I risultati non si applicano alle aree contrassegnate in rosso. Le aree turchesi sono state modellate manualmente come aree ausiliarie e rappresentano i contorni della trave risultante.
sezione
Per le forze interne dell'asta, è irrilevante la sezione trasversale utilizzata. Quindi, se si desidera applicare la trave risultante per determinare solo le forze interne, è possibile utilizzare qualsiasi sezione trasversale. Tuttavia, se si desidera eseguire ulteriori verifiche nei moduli aggiuntivi come RF-STEEL EC3 o RF-CONCRETE Members, la sezione trasversale gioca un ruolo importante e quindi dovrebbe essere definita con precisione.
Divisione dei risultati dell'asta

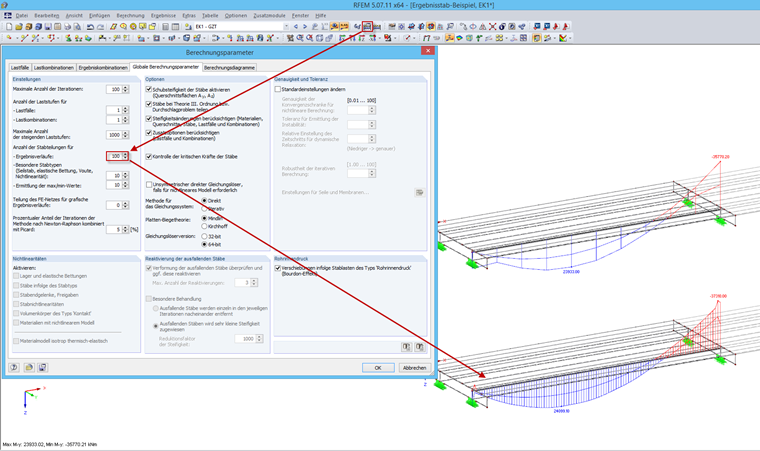

Poiché la distribuzione delle forze interne non è molto affidabile, è necessario impostare un numero maggiore di divisioni delle aste per i diagrammi dei risultati nei parametri di calcolo globali.

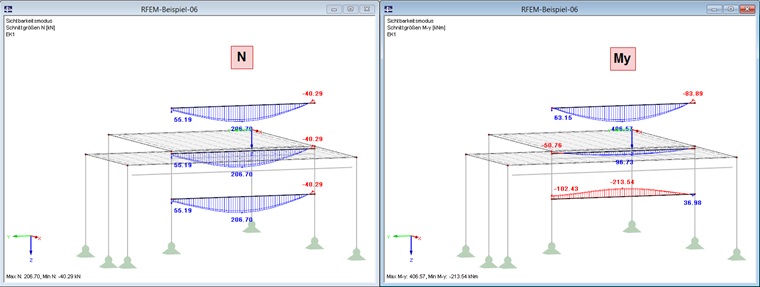

Posizione della trave risultante
Per le forze interne N, Vy e Vz, la distanza parallela della trave risultante al baricentro degli oggetti inclusi non ha importanza. Pertanto, se si desidera valutare solo le forze assiali e di taglio, è possibile modellare l'asta risultante sopra o sopra la struttura per ottenere una visualizzazione chiara.
Tuttavia, è fondamentale per le forze interne Mt, My e Mz posizionare la trave risultante nel baricentro degli oggetti inclusi. Oltre a includere i momenti, le forze assiali moltiplicate per la distanza di ciascun punto della mesh EF vengono aggiunte al baricentro della trave risultante.
