Scala di importazione DXF

Sto'm cercando di importare DXF. Il file può essere importato nel modello, ma non ha la scala corretta. Dov'è il problema?

Risposta:

Se si lasciano le impostazioni dell'unità automatiche durante l'importazione, l'impostazione della variabile UNITS in AutoCAD potrebbe avere effetto durante l'importazione. Ad esempio, i pollici sono impostati nella Scala per inserire, il layer guida in RFEM è 25.4x più grande.
Durante l'importazione, si consiglia di impostare le Unità di lunghezza del modello DXF, ad esempio, su mm.

FAQ 005238 | Sto cercando di importare dxf come livello di sfondo. Il file può essere importato nel modello ma non viene ridimensionato correttamente. Dov'è il problema?

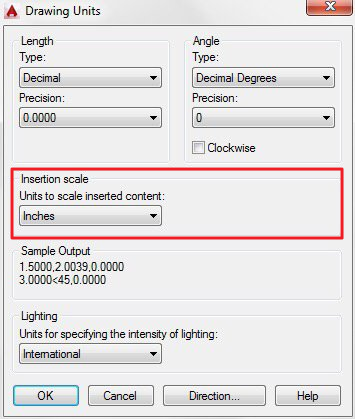

UNITÀ variabili di AutoCAD - Scala per inserire
;
