Forze assiali dovute ai collegamenti dell'asta eccentrica nonostante i carichi trasversali puri

Se un'asta è collegata eccentricamente ad una superficie o ad un'altra asta, si può anche immaginare che ogni nodo (RSTAB) e ogni nodo EF (RFEM) di ciascun elemento sia accoppiato all'asta (vedere la Figura 01 in alto). Das Resultat ist identisch mit dem der definierten Exzentrizitäten (siehe Bild 01 unten).

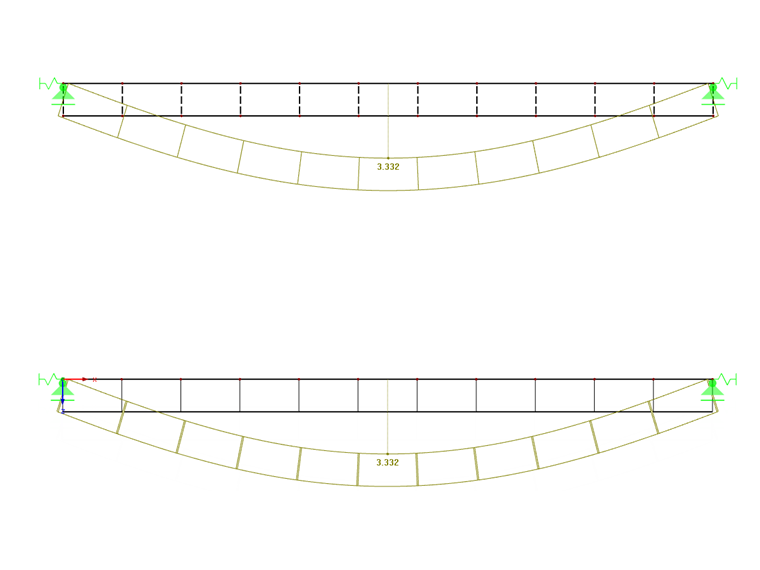

1 Eccentricità con aste rigide (in alto) ed eccentricità definite (in basso)

Das auf dem Bild gezeigte System ist nichts anderes als ein Fachwerkträger mit einem Obergurt und einem Untergurt, welcher mittels Vertikalen miteinander verbunden ist. Bekanntermaßen werden wegen der Geometrie die Gurte dabei zunehmend durch Normalkräfte und weniger durch Biegemomente beansprucht.

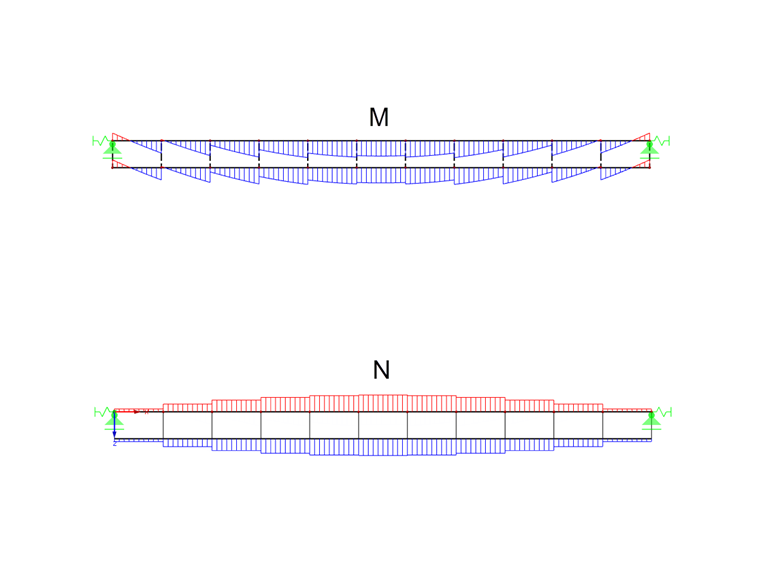

2 Distribuzione del momento flettente (in alto) e della forza assiale (in basso)
