Controllo del giunto compresso nel colmo

Un giunto sovracompresso tra due aste può essere controllato in RFEM utilizzando i risultati delle tensioni dell'asta. Per le aste, questo risultato della tensione è la tensione efficace come gradiente di colore attraverso la superficie dell'asta, a seconda della sezione trasversale assegnata.

FAQ

FAQ 004286 |
Come posso controllare un giunto sovrapressato nel colmo?

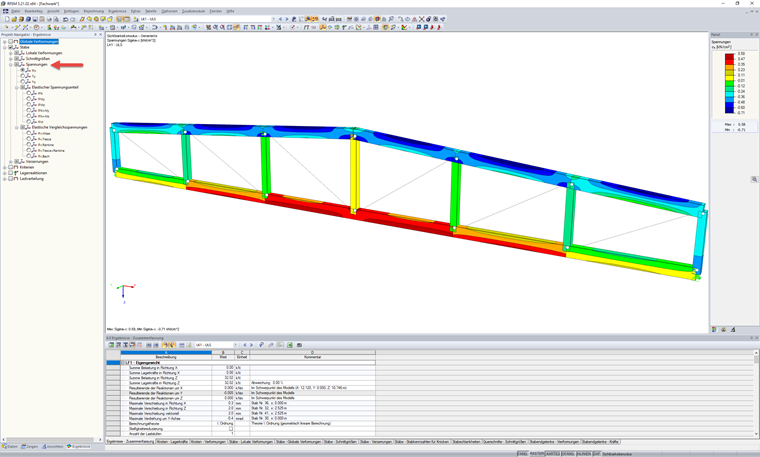

Tensioni sulle aste

In base all'asse locale dell'asta, il risultato della tensione dell'asta fornisce le seguenti componenti di tensione e le tensioni di riferimento con una tavolozza di colori associata:

• Tensione
  • σ_x
  • τ_y
  • τ_Z
• Componenti di tensione elastica
  • σ_N
  • σ_My
  • σ_Mz
  • σ_N+My
  • σ_N+Mz
  • σ_M
• Tensioni elastiche equivalenti
  • σ_eqv,Mises
  • σ_v,Tresca
  • σ_eqv,Rankine
  • σ_{v,Tresca+Rankine}
  • σ_eqv,Bach

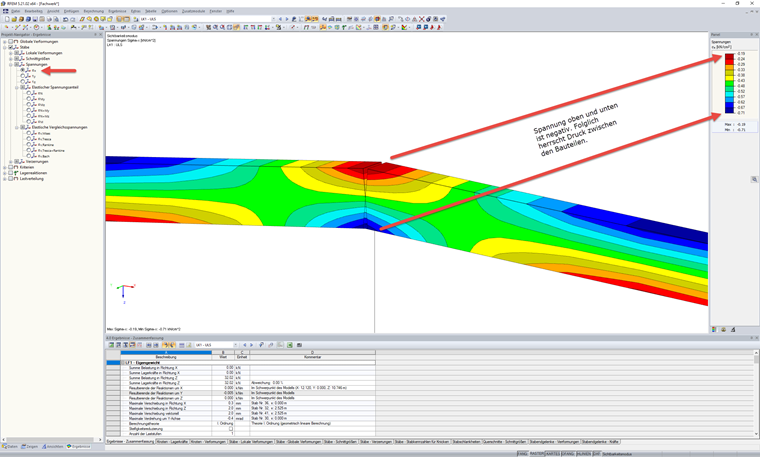

È possibile visualizzare lo stato tensionale sulle aste e quindi anche tra le aste attivando la visualizzazione delle aste collegate al giunto e visualizzando le tensioni σ_x. Se ci sono solo tensioni negative nell'area tra le aste, il giunto è sovracompresso.

Sottolinea le articolazioni
