Se si desidera modificare i singoli elementi di una sezione trasversale inserita, è possibile farlo in diversi modi:
Domanda
Perché non è possibile modificare lo spessore dei singoli elementi della sezione trasversale in SHAPE-THIN?
Se si desidera modificare i singoli elementi di una sezione trasversale inserita, è possibile farlo in diversi modi:
- Modellazione della sezione trasversale tramite elementi, sezioni, archi ed elementi puntuali
- Libreria delle proprietà dei materiali ampliabile, tensioni di snervamento e tensioni limite
- Proprietà di profili in parete sottile aperti, chiusi o non collegati
- Caratteristiche efficaci di sezioni trasversali costituite da materiali diversi
- Determinazione delle tensioni delle saldature a cordone d’angolo
- Analisi delle tensioni inclusa la torsione primaria e secondaria
- Verifica dei rapporti c/t
- Sezioni trasversali efficaci conformi alle seguenti normative
- EN 1993-1-5 (compresi i pannelli di instabilità irrigiditi secondo la Sezione 4.5)
- EN 1993-1-3
- EN 1999-1-1
- DIN 18800-2
- Classificazione secondo
- EN 1993-1-1
- EN 1999-1-1
- Interfaccia con MS Excel per importazione ed esportazione di tabelle
- relazione di calcolo
Tutti i risultati possono essere facilmente valutati numericamente e graficamente o persino visualizzati in visualizzazione. Gli strumenti di selezione consentono di esaminare i risultati in dettaglio.
La relazione di calcolo soddisfa gli elevati standard di RFEM 6 und des RSTAB . Le modifiche vengono aggiornate automaticamente.
SHAPE-THIN calcola tutte le proprietà necessarie della sezione, inclusi le forze interne ultime plastiche Le aree sovrapposte vengono considerate in modo realistico. Per sezioni costituite da materiali differenti, SHAPE‑THIN determina le proprietà efficaci della sezione in funzione del materiale di riferimento.
Oltre all'analisi elastica delle tensioni, è possibile eseguire l'analisi plastica che include l'interazione delle forze interne per qualsiasi tipo di sezione. L'analisi plastica dell'interazione viene effettuata con il metodo Simplex. È possibile scegliere i criteri di snervamento di Tresca o di Von Mises.
SHAPE-THIN esegue una classificazione della sezione secondo EN 1993-1-1 e EN 1999-1-1. Per le sezioni in acciaio di classe 4, il programma determina larghezze effettive per pannelli irrigiditi o non irrigiditi secondo EN 1993-1-1 e EN 1993-1-5. Per le sezioni in alluminio della sezione di classe 4, il programma calcola spessori effettivi secondo EN 1999-1-1.
Opzionalmente, SHAPE‑THIN verifica i valori limite (c/t) con i metodi di progetto el‑el, el‑pl o pl‑pl conformi alla normativa DIN 18800. Le zone (c/t) degli elementi connessi nella stessa direzione vengono automaticamente riconosciute.
SHAPE-THIN contiene un'ampia libreria di profili laminati e parametrici. Possono essere composti o integrati con nuovi elementi. È possibile modellare una sezione composta da diversi materiali.
Gli strumenti grafici e le funzioni consentono la modellazione di forme di sezioni complesse nel solito modo comune per i programmi CAD. L'input grafico offre la possibilità di impostare elementi puntuali, saldature d'angolo, archi, sezioni rettangolari e circolari parametrizzate, ellissi, archi ellittici, parabole, iperboli, spline e NURBS. In alternativa, è possibile importare un file DXF ed utilizzarlo come base di modellazione È anche possibile utilizzare le linee guida per la modellazione.

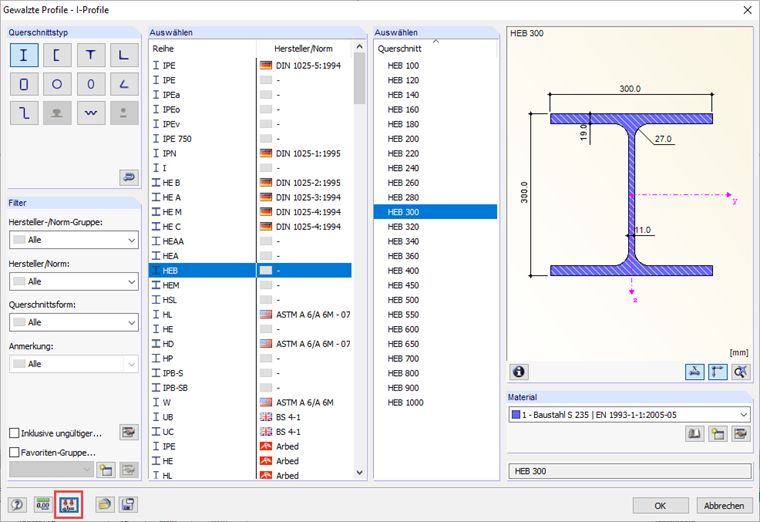

Inoltre, l’input parametrico consente di definire i dati del modello e dei carichi in modo che dipendano da determinate variabili.
Gli elementi possono essere divisi o collegati graficamente agli altri oggetti. SHAPE‑THIN divide automaticamente gli elementi e consente il flusso di taglio ininterrotto introducendo elementi fittizi. Per i quali è possibile definire uno spessore specifico per controllare il trasferimento del taglio.
