Errore "Modelli parziali indipendenti" per l'analisi di stabilità in RSBUCK

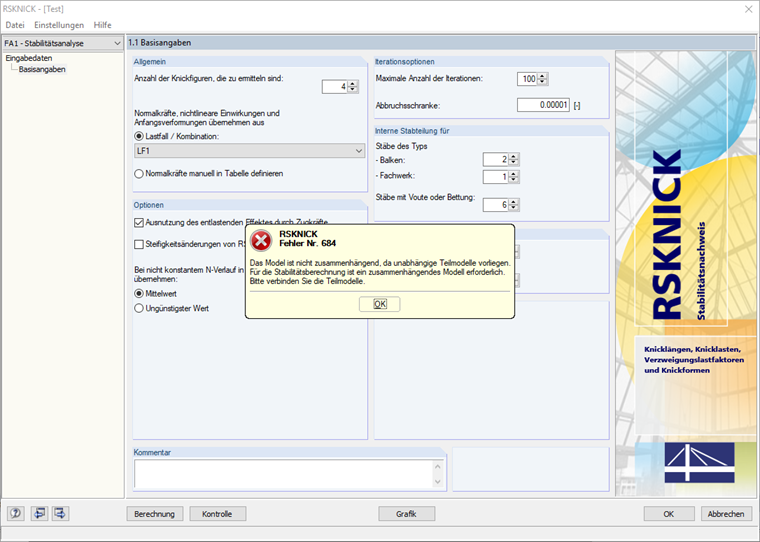

1 Messaggio di errore

Le sottostrutture indipendenti non sono collegate tra loro e sono considerate come sottostrutture separate nel calcolo. Sie sind somit eigenständige Modelle ohne sich gegenseitig zu beeinflussen (siehe Bild 2).

2 Due modelli parziali indipendenti

Es ist empfehlenswert, Teilmodelle separat als einzelne Dateien zu bearbeiten. Danach ist eine Stabilitätsanalyse mit RSKNICK möglich.

Andernfalls müssen die Teilmodelle miteinander verbunden werden. Hierbei gilt es zu berücksichtigen, dass bei einem Zusammenschluss der Teilmodelle zu einem Gesamtmodell die statischen Systeme der Teilmodelle beibehalten werden sollen (siehe Bild 3).

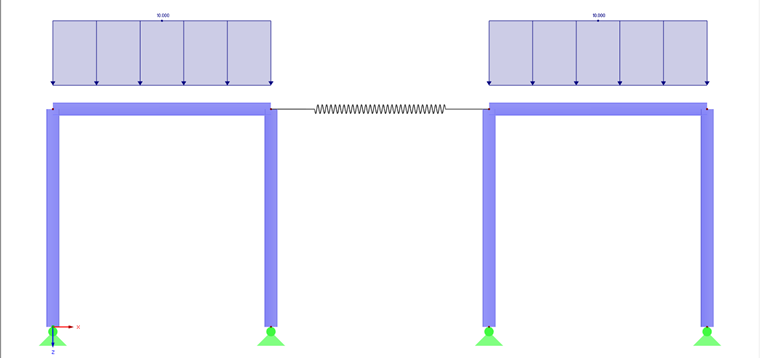

3 Due modelli parziali collegati all'intero modello utilizzando la molla

Hilfreich bei der Erkennung von Teilmodellen ist die Funktion "Unabhängige Systeme". Diese findet alle unabhängigen Systeme und listet diese als Gruppen auf (siehe Bild 4).

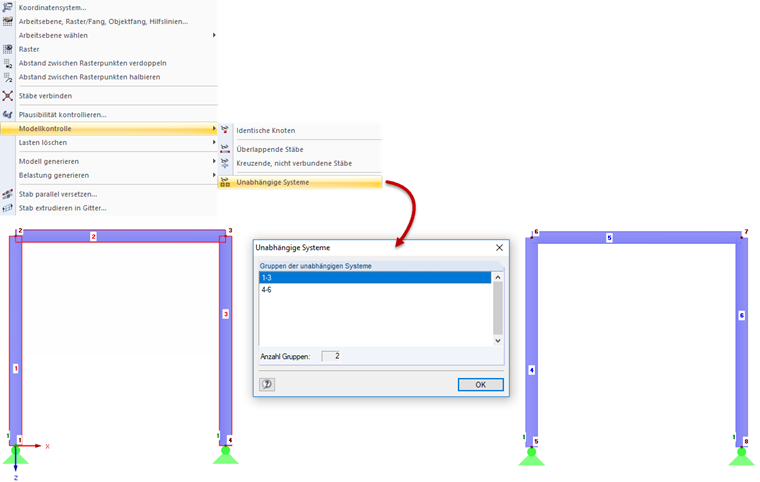

4 Funktion "Unabhängige Systeme" zur Erkennung von Teilmodellen

Man findet diese Funktion unter Extras → Modellkontrolle → Unabhängige Systeme.
