Risposta:
Quando si progetta un angolo di una parete o un'estremità della parete secondo DIN EN 1992‑1-1 in RF‑PUNCH Pro, non è necessario inserire separatamente la pressione del terreno di contrasto.
Motivo:
Il modulo determina il carico di punzonamento per il progetto in corrispondenza di un angolo o di un'estremità della parete dall'integrazione delle forze di taglio nel perimetro di controllo di base.
Pertanto, la parte della pressione del terreno all'interno del perimetro di controllo di base non viene comunque utilizzata per la determinazione della forza di punzonamento, quindi non è necessario detrarla separatamente.
La situazione è diversa se si analizza il taglio-punzonamento di una singola colonna.

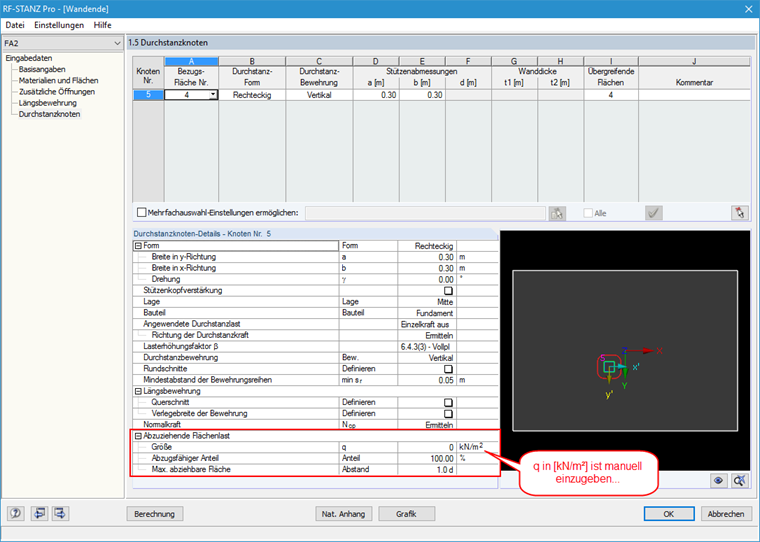

In questo caso, la forza assiale della colonna viene applicata al carico di punzonamento per impostazione predefinita. Tuttavia, questo consente di specificare la pressione del terreno sotto il pavimento o la soletta di fondazione. È possibile trovare questa opzione di input nella finestra 1.5 del modulo aggiuntivo RF‑PUNCH Pro.
La dimensione del carico superficiale da sottrarre può essere determinata in RFEM valutando la tensione di contatto σZpuò essere determinato dal caso di carico determinante o dalla combinazione e inserito manualmente nella finestra 1.5 del modulo aggiuntivo.
