Utilizzando la non linearità del vincolo interno dell'asta "Ponteggio N | phiy,phiz" consente di simulare un giunto di tubo di un ponteggio inserito.
![KB 001801 | Accesso ai risultati FSM](/it/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Local Buckling Methods](/it/webimage/033068/3351551/ADM1.png?mw=512&hash=397e59fa6130c40cc8c8086909796292853c1750)
![Supporto per ponteggi](/it/webimage/010185/468719/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Salvataggio e importazione di diagrammi per i vincoli interni delle aste](/it/webimage/010427/2984208/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)

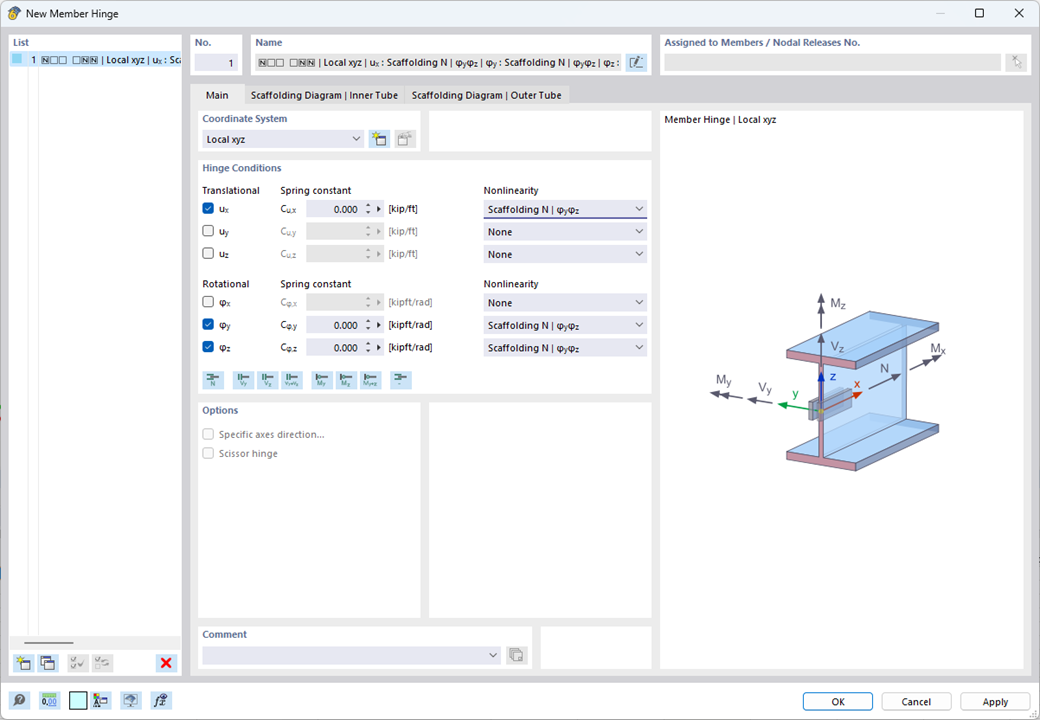

![Caratteristica 002723 | Cerniera per ponteggi](/it/webimage/046401/3664418/2023-12-11_12-22-49.png?mw=512&hash=2b4e9f83c58254e97238ab2909398756b4b74f1f)
Utilizzando la non linearità del vincolo interno dell'asta "Ponteggio N | phiy,phiz" consente di simulare un giunto di tubo di un ponteggio inserito.
![Progettazione di acciaio piegato a freddo AISI S100/CSA S136 in RFEM 6](/it/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
![Definition eines Stabendgelenks mit der Nichtlinearität "Gerüstdiagramm"](/it/webimage/006824/484418/Scaffolding.png?mw=512&hash=210d7e15b7c00c91e74445c180cf62f40424474a)
Le non linearità del vincolo interno dell'asta "Ponteggio - N phiy/phiz" e "Diagramma del ponteggio" consentono la simulazione meccanica di un giunto tubolare con un troncone interno tra due elementi dell'asta.
Il modello equivalente trasferisce il momento flettente tramite il tubo esterno sovrapressato e dopo il bloccaggio positivo anche tramite il mozzo interno, a seconda dello stato di compressione all'estremità dell'asta.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
