RWIND 3 | Risultati

Risolvendo il problema del flusso numerico, è possibile ottenere i seguenti risultati su e intorno al modello:

  • Pressione sulla superficie della struttura
  • Distribuzione del coefficiente Cp sulle superfici della struttura
  • Campo di pressione intorno alla geometria della struttura
  • Campo di velocità intorno alla geometria della struttura
  • Campo di turbolenza k-ω attorno alla geometria della struttura
  • Campo di turbolenza k-ε intorno alla geometria della struttura
  • Vettori di velocità intorno alla geometria della struttura
  • Semplifica la geometria della struttura
  • Forze su strutture a forma di asta originariamente generate da elementi di asta

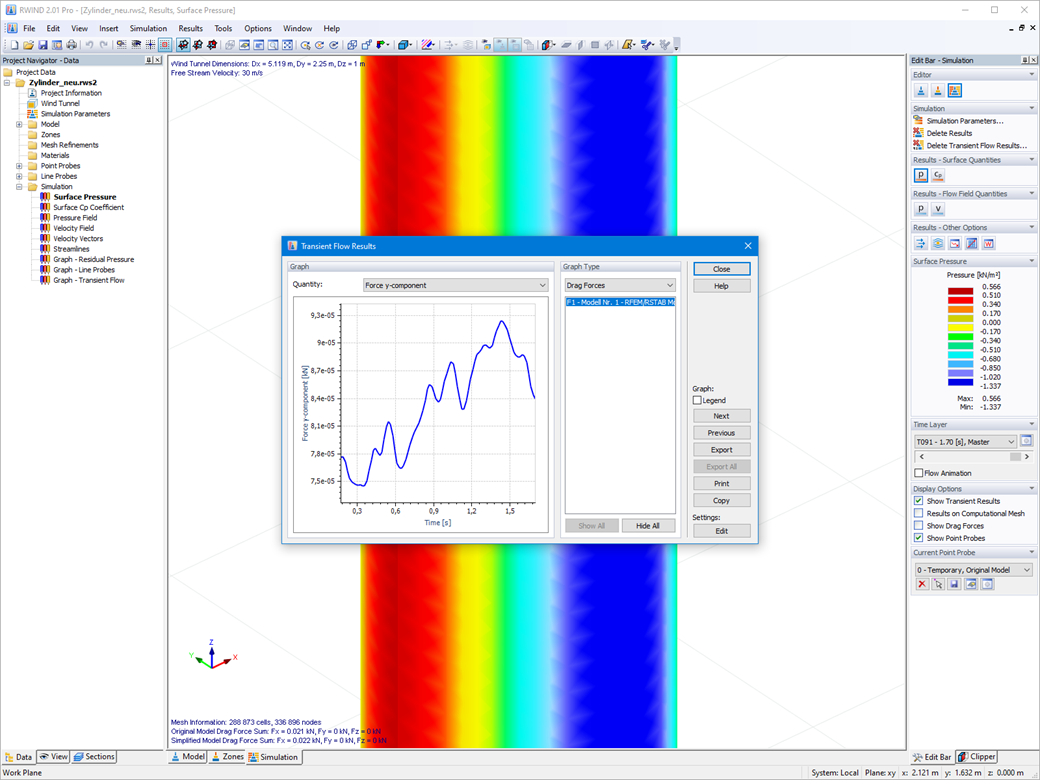

  • Diagramma di convergenza
  • Direzione e dimensione della resistenza del flusso delle strutture definite

Nonostante questa quantità di informazioni, RWIND 3 rimane organizzato in modo chiaro, come è tipico per i programmi Dlubal. È possibile specificare zone liberamente definibili per una valutazione grafica. I risultati del flusso visualizzati in modo voluminoso sulla geometria della struttura sono spesso confusi - conosci il problema per certo. Ecco's perché RWIND Basic fornisce piani di sezione liberamente mobili per la visualizzazione separata dei "risultati solidi" in un piano. Per il risultato della linea di flusso ramificata 3D, è possibile selezionare tra una visualizzazione statica e una visualizzazione animata sotto forma di segmenti di linea o particelle mobili. Questa opzione consente di rappresentare il flusso del vento come un effetto dinamico.

È possibile esportare tutti i risultati come immagine o, soprattutto per i risultati animati, come video.



;
