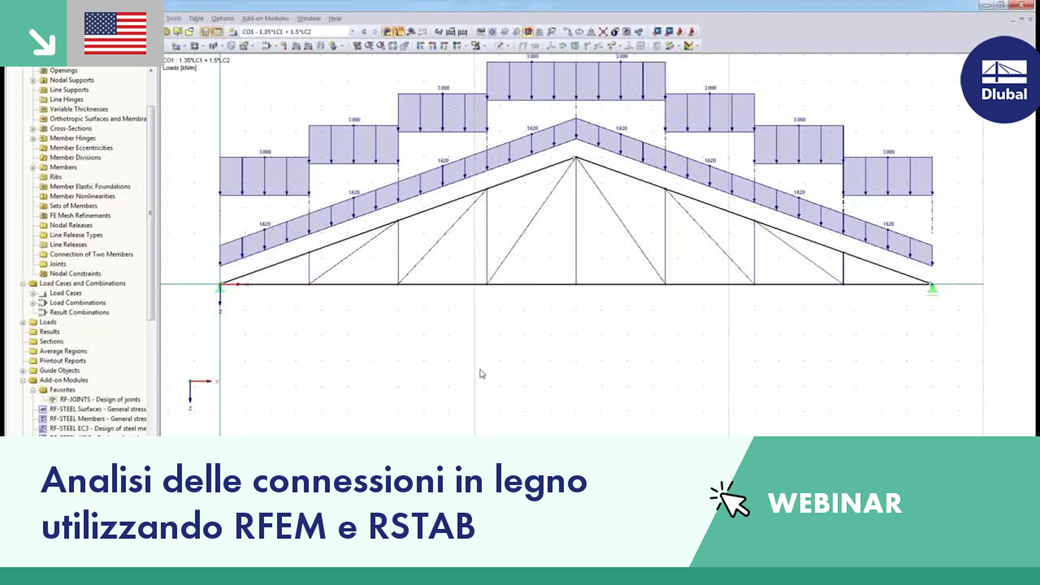

Analisi di collegamenti di strutture in legno utilizzando RFEM e RSTAB

Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.

Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.

Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del WebService. L'utilizzo del nostro WebService in collegamento con RFEM 6 e RSTAB 9, rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.

Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.

Un "pannello di travi" offre i seguenti vantaggi:

• È possibile la guaina su un lato e su entrambi i lati
• Calcolo automatico di un accoppiamento semirigido
  • Guaina bordata
  • Guaina pinzata
  • Guaina definita dall'utente
• Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
• Considerando le aperture tramite celle di superficie
• Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
• Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)

• Vai al video esplicativo

È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.

Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.

• Vai al video esplicativo

Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:

• Binderholz (USA)
• KLH (USA, CAN)
• Calle buck (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Stirling strutturale
• Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".

Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
