Questo video mostra diversi metodi per l'analisi di stabilità forniti nella EN 1993-1-1:2005 e la loro applicazione nel programma RFEM 6.

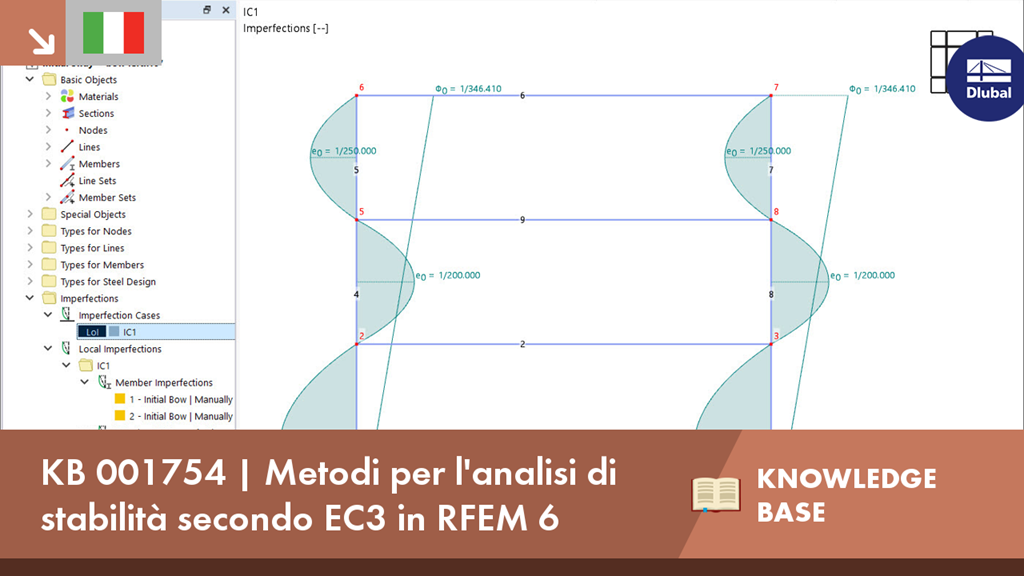

KB 001754 | Metodi per l'analisi di stabilità secondo EC3 in RFEM 6
Hai delle domande?
Per essere in grado di valutare l'influenza dei fenomeni di stabilità locale dei componenti strutturali snelli, RFEM 6 ed RSTAB 9 offrono la possibilità di eseguire un'analisi del carico critico lineare a livello di sezione trasversale. Il seguente articolo spiega le basi del calcolo e l'interpretazione dei risultati.
Per la verifica di stabilità delle aste utilizzando il metodo dell'asta equivalente, è necessario definire le lunghezze di instabilità efficaci o flesso-torsionale al fine di determinare un carico critico per rottura per stabilità. In questo articolo viene presentata una funzione specifica di RFEM 6, mediante la quale è possibile assegnare un'eccentricità ai vincoli esterni del nodo e quindi influenzare la determinazione del momento flettente critico considerato nell'analisi di stabilità.
Il metodo CSA S16:19 Effetti di stabilità nell'analisi elastica nell'allegato O.2 è un'opzione alternativa al metodo di analisi di stabilità semplificato nella clausola 8.4.3. Questo articolo descriverà i requisiti dell'allegato O.2 e l'applicazione in RFEM 6.
Considerazione di effetti del 2° ordine p-δ in RFEM 6 e RSTAB 9
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
