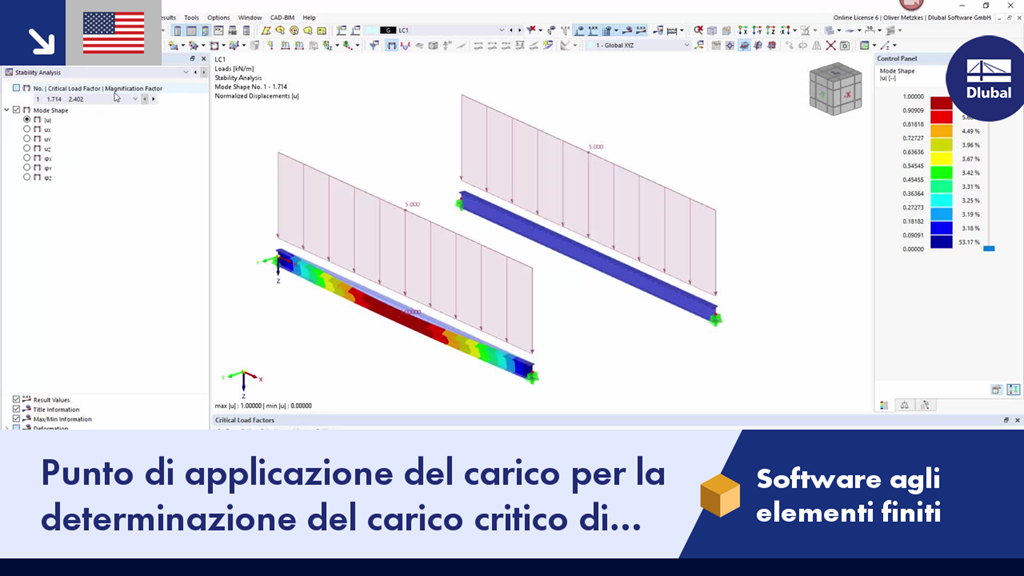

Nel video mostriamo la definizione di carico eccentrico dell'asta e il suo effetto sul coefficiente di carico critico per instabilità torsionale laterale. Un carico applicato all'ala compressa avrà un effetto destabilizzante in questo caso che è correttamente considerato in RFEM. Usiamo gli add-on di RFEM 6 Stability Analysis e Torsional Warping (7DOF).
Punto di applicazione del carico per la determinazione del carico critico di instabilità flesso-torsionale
