Domanda:

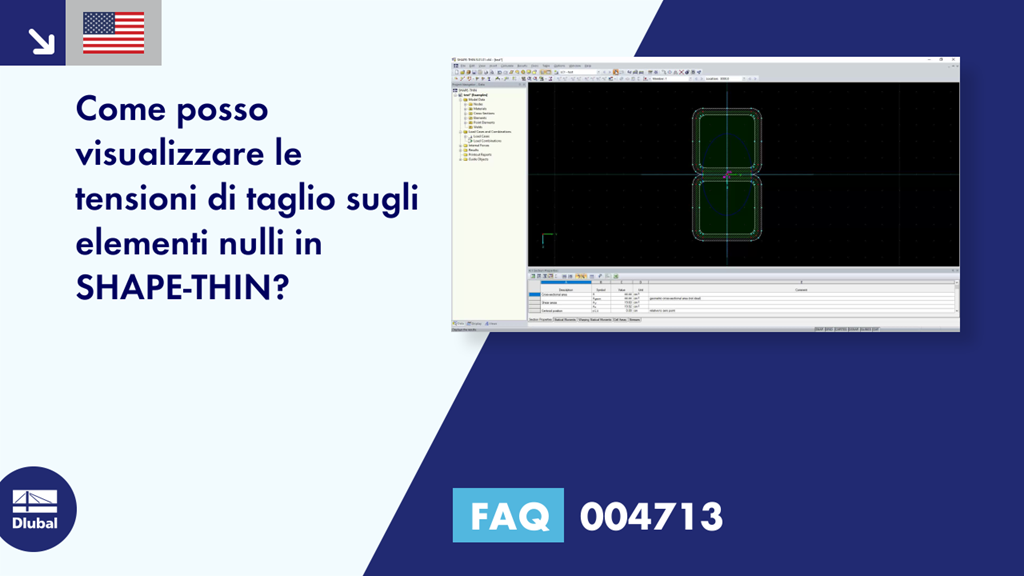

Come posso visualizzare le tensioni di taglio sugli elementi nulli in SHAPE‑THIN?
Risposta:
Poiché gli elementi nulli (t=0, t*>0) non hanno influenza sui momenti di inerzia o sui moduli della sezione, ma sono necessari per il calcolo delle aree di taglio, ad esempio, le tensioni di taglio possono essere calcolate anche su questi elementi.
La visualizzazione o il calcolo delle tensioni sugli elementi nulli può essere attivata nei parametri di calcolo, come mostrato nell'immagine 01. È possibile selezionare se le tensioni sono ridistribuite agli elementi collegati o visualizzate direttamente. L'immagine 02 mostra le tensioni di taglio su una sezione trasversale di esempio.
