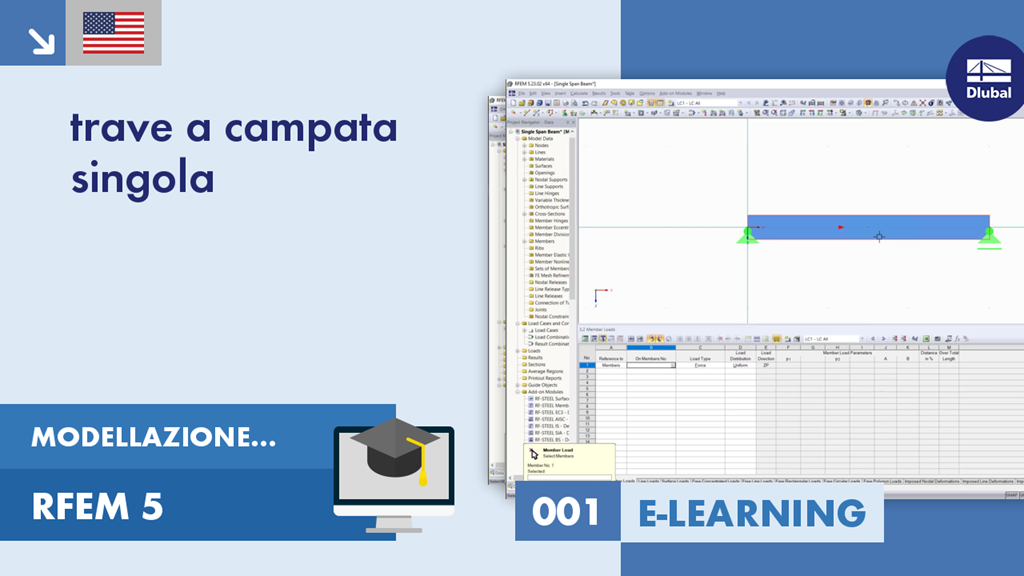

Modellazione con RFEM 5 | 001 Trave a campata singola

Quando sono disponibili pressioni di superficie indotte dal vento su un edificio, possono essere applicate su un modello strutturale in RFEM 6, elaborato da RWIND 2 e utilizzate come carichi del vento per l'analisi statica in RFEM 6.

RWIND 2 e RFEM 6 possono ora essere utilizzati per calcolare i carichi del vento dalle pressioni del vento misurate sperimentalmente sulle superfici. Fondamentalmente, sono disponibili due metodi di interpolazione per distribuire le pressioni misurate in punti isolati attraverso le superfici. La distribuzione della pressione desiderata può essere ottenuta utilizzando il metodo appropriato e le impostazioni dei parametri.

Le strutture frangivento sono tipi di strutture speciali in tessuto che proteggono l'ambiente da particelle chimiche dannose, riducono l'erosione del vento e aiutano a preservare edifici o aree di valore. RFEM e RWIND sono utilizzati per l'analisi strutturale del vento come interazione fluido-struttura unidirezionale (FSI).
Questo articolo mostra come eseguire la progettazione strutturale di strutture frangivento utilizzando RFEM e RWIND.

Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.

Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6

È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.

Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:

• Pressione superficiale
• Coefficiente Cp della superficie
• Distanza dalla parete y+ (flusso stazionario)

Vai al video esplicativo

Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che ti serve è la definizione del

• coefficiente di Darcy D,
• il coefficiente di inerzia I,
• la lunghezza L del mezzo poroso nella direzione del flusso,

per definire una condizione al contorno della pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.

Ma questo'non è tutto. Inoltre, la generazione del modello semplificato riconosce le zone permeabili e tiene conto delle aperture corrispondenti nel rivestimento del modello. Puoi rinunciare a un'elaborata modellazione geometrica dell'elemento poroso? Comprensibile - allora abbiamo buone notizie per te! Con una definizione accurata dei parametri di permeabilità puoi evitare una modellazione geometrica complessa dell'elemento poroso. Utilizzare questa funzione per simulare impalcature aperte, protezioni antipolvere, strutture a maglie e così via.
