Al fine di considerare le imprecisioni riguardanti la posizione delle masse in un'analisi con spettro di risposta, le norme per la progettazione sismica specificano regole che devono essere applicate sia nell'analisi con spettro di risposta semplificata che multimodale. Queste regole descrivono la seguente procedura generale: la massa dell'impalcato deve essere spostata da una certa eccentricità, che quello risulta in un momento torsionale.

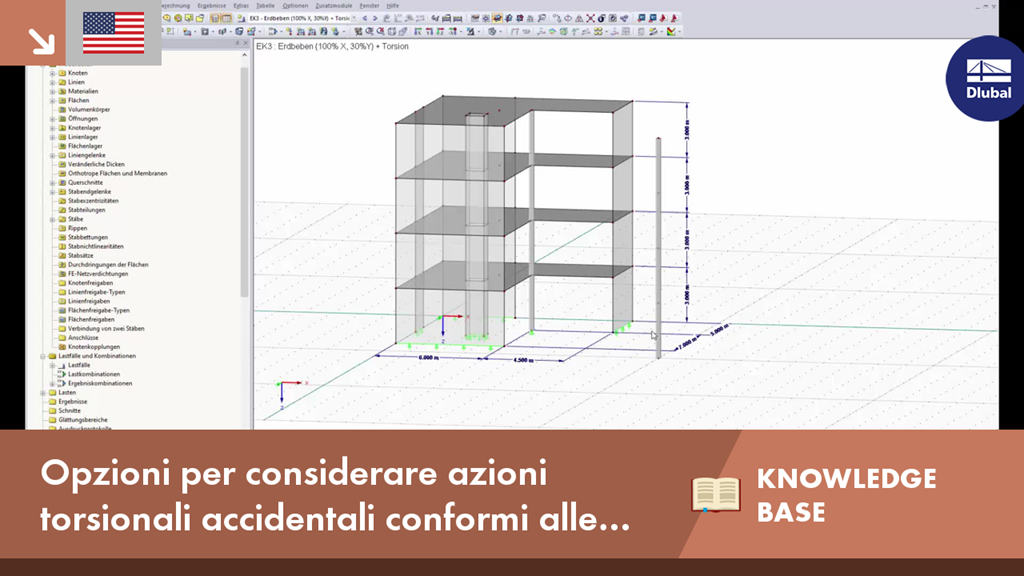

KB 001615 | Opzioni per considerare azioni torsionali accidentali conformi alle norme
