[IT] FAQ 004257 | Come posso dedurre la tensione assiale e la tensione del telaio di un contenitore circolare...

Domanda:
Come posso dedurre la tensione assiale e la tensione del telaio di un contenitore circolare?

Risposta:
Poiché ci sono solo le direzioni x- e y- nel piano per le superfici, è prima necessario definire quale dovrebbe essere la tensione del telaio e quale la tensione assiale. Nell'esempio seguente, sigma_x dovrebbe essere la tensione assiale e sigma_y la tensione del telaio.

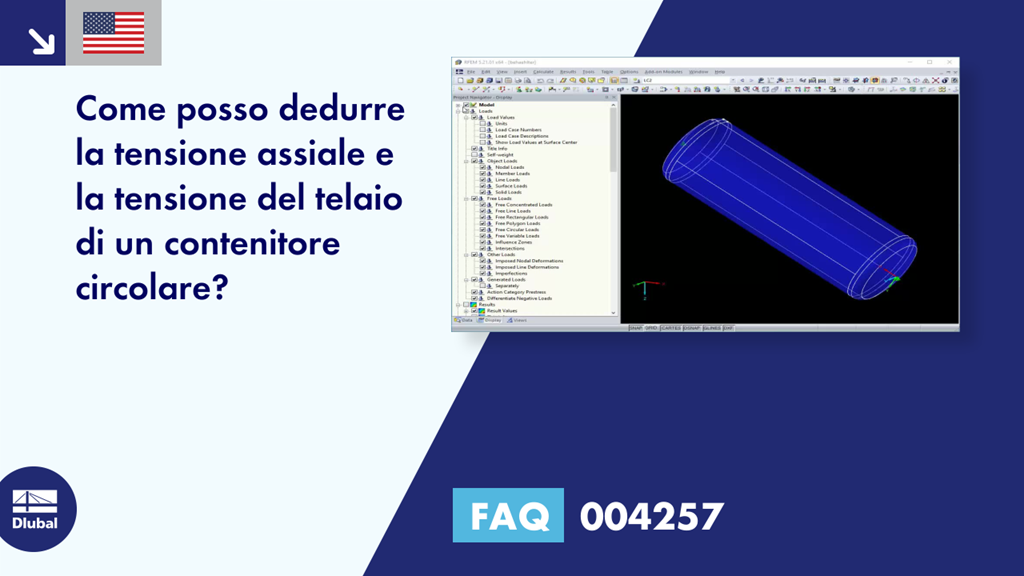

L'esempio è costituito da un contenitore circolare inclinato (Figura 01). Dopo la modellazione, il programma tenta di allineare i sistemi di assi locali sul sistema di assi globale (Figura 02). Tuttavia, l'asse x dovrebbe correre lungo il contenitore per tutte le superfici in questo caso. Questo orientamento può essere ottenuto come segue.

Innanzitutto, l'asse z di tutte le superfici deve puntare verso l'interno o verso l'esterno. Nell'esempio, è stata selezionata la direzione esterna. Se questo non è il caso della superficie, è possibile fare clic con il pulsante destro del mouse sulla superficie e utilizzare la funzione "Inverti il sistema di assi locali" per spostare l'asse z sull'altro lato della superficie. Quindi, selezionare tutte le superfici e aprire la scheda Assi nella finestra di dialogo Modifica superficie. L'immagine 03 mostra la finestra di dialogo. In questo caso, è stata selezionata una delle linee del contorno orientata assialmente. L'immagine 04 mostra i sistemi di assi locali allineati. Tutti gli assi x sono assiali e tutti gli assi y corrono nella direzione circonferenziale (cerchio).

L'immagine 05 mostra i risultati delle tensioni della membrana assiale (sigma-x,m) e lungo la circonferenza (sigma-y,m).



;
