Domanda:

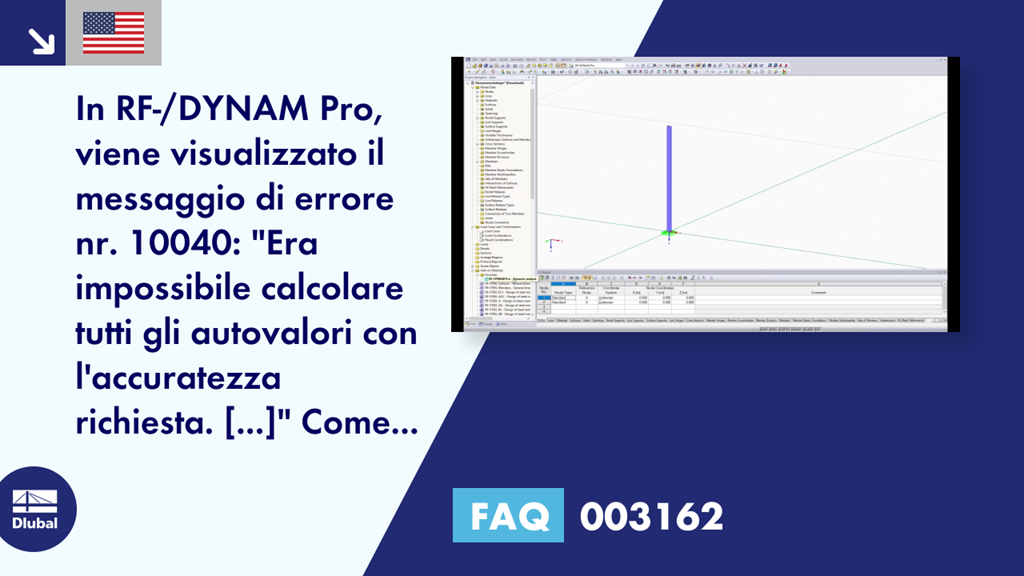

In RF-/DYNAM Pro, ricevo il messaggio di errore n. 10040: "È stato impossibile calcolare tutti gli autovalori con la precisione richiesta. [...] " Come posso correggere questo errore?
Risposta:
In un'analisi dinamica, è possibile calcolare solo il numero di forme modali di cui dispone il sistema strutturale. I gradi di libertà indicano il numero di punti massa moltiplicato per il numero delle direzioni in cui agiscono le masse.
Esempio
Uno sbalzo che non è diviso dalla mesh EF ha un punto di massa alla fine. La direzione di azione delle masse in RF-/DYNAM Pro è limitata alle direzioni X e Y. Pertanto, il sistema ha 2 gradi di libertà, quindi è possibile calcolare solo 2 forme modali.
Nota: In questo caso, la selezione del metodo per risolvere il problema degli autovalori è molto importante. A differenza del metodo "Radice del polinomio caratteristico", il metodo di Lanczos non può calcolare tutti gli autovalori del sistema, ma solo n -1, che in questo esempio significa solo 1 autovalore.
