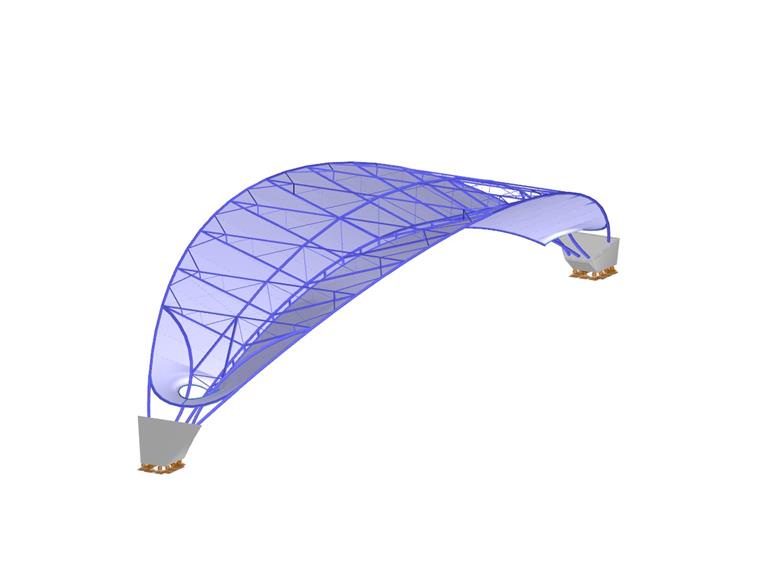

Stadion La Montura, Chile

Pro fotbalový stadion ve městě San Bernardo, které leží jižně od Santiaga de Chile, bylo navrženo zastřešení z oceli a textilních membrán. Elegantně prohnutá lehká konstrukce nyní zastřešuje také místa na stání.

Konstrukce

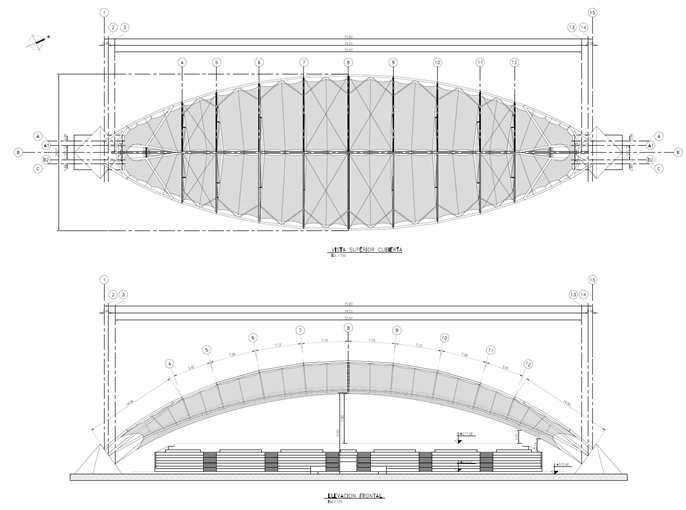

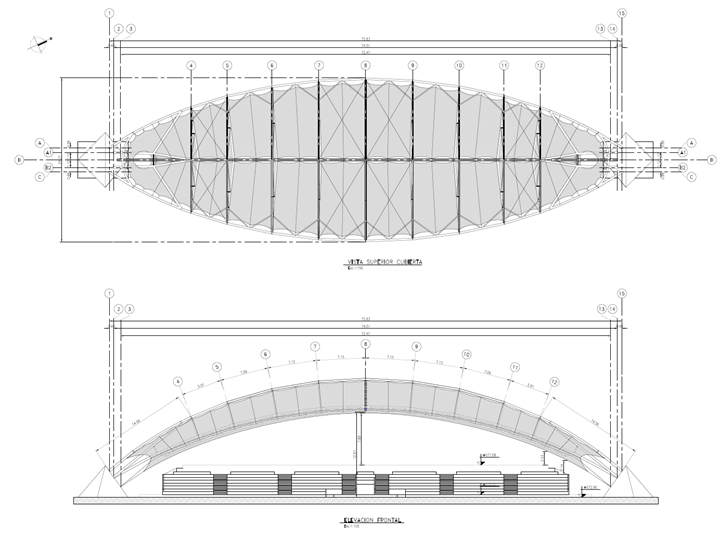

Hlavní nosné prvky, jako jsou oblouky a zakřivené ztužující pruty, jsou vyrobeny z oceli a dosahují celkového rozpětí 73,5 m mezi betonovými pilotami. Opláštění se skládá z řady napnutých textilních membrán o šířce 3,2 m a délce 7 až 13 m, které jsou ohraničeny rohovými lany.

Vznikl tak transparentní střešní systém, který zároveň chrání diváky před nepřízní počasí.

Architektonický návrh Espacio cubierto SA
Santiago de Chile, Chile
www.espaciocubierto.com
Statický výpočet Ing. Ernesto Hernández Muñoz
FHS Ingeniería Estructural Ltda.
Santiago de Chile, Chile
www.fhsingenieria.cl

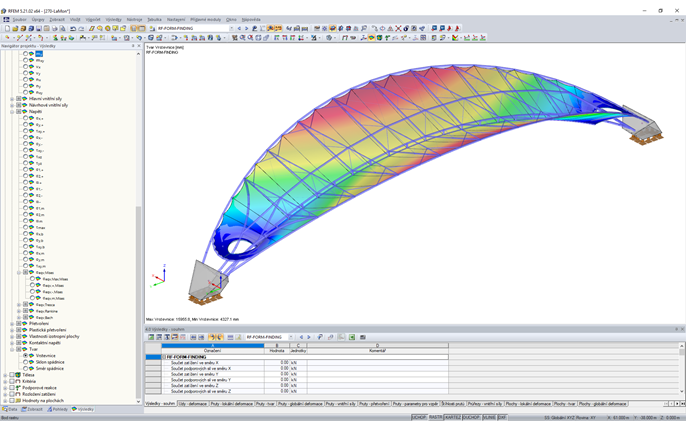

Specifikace projektu

Údaje o modelu

Počet uzlů 626
Počet linií 932
Počet prutů 908
Počet ploch 56
Počet těles 2
Počet zatěžovacích stavů 8
Počet kombinací zatížení 46
Počet kombinací výsledků 2
Celková hmotnost 234,549 t
Rozměry (metrické) 26,381 x 83,954 x 17,638 m
Rozměry (imperiální) 86.55 x 275.44 x 57.87 feet
Verze programu 5.22.00
