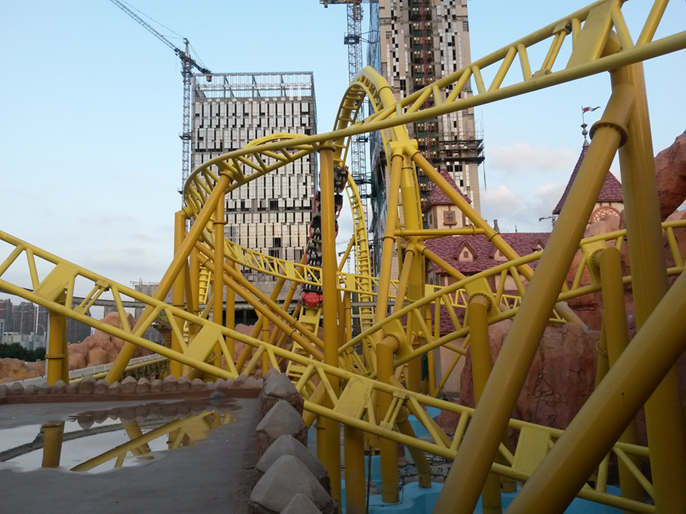

Horská dráha Dragon Flight, Ning-po, Čína

Horská dráha Dragon Flight byla postavena v zábavním parku Romon U-Park v čínském Ning-po.

Dráha o délce 504 m se skládá ze sedmi prvků horské dráhy se třemi inverzemi.

Achterbahn Dragon Flight in Ningbo, China

2273x

Horská dráha

Dráha o délce 504 m se skládá ze sedmi prvků horské dráhy se třemi inverzemi. Souprava vozíků (X-train) pojme 20 cestujících. Během jízdy maximální rychlostí 90 km/h dosáhne několikrát přetížení až 4,5 G.

Konstrukce

Zastavěná plocha měří 113 m x 51 m. V nejvyšším bodě dráhy zvaném klobouk dosahuje výška přibližně 30 m. Celou stavbu tvoří trubková konstrukce s 6 201 prvky a 86 průřezy.

Statický výpočet

Výpočet statiky dráhy byl proveden v programu RSTAB. Model i zatížení koly byly importovány z dynamické simulace pomocí přídavného modulu RS-COM.

Posouzení proběhlo podle čínských a evropských norem. Přitom bylo provedeno posouzení mezního stavu únosnosti a únavy materiálu.

Výsledky z programu RSTAB pak přenesla firma Maurer Söhne pro posouzení únavy materiálu rovněž pomocí přídavného modulu RSCOM. Posouzení dle norem EN 1993-1-9 a GB 50017 se následně provedlo ve specializovaných programech.

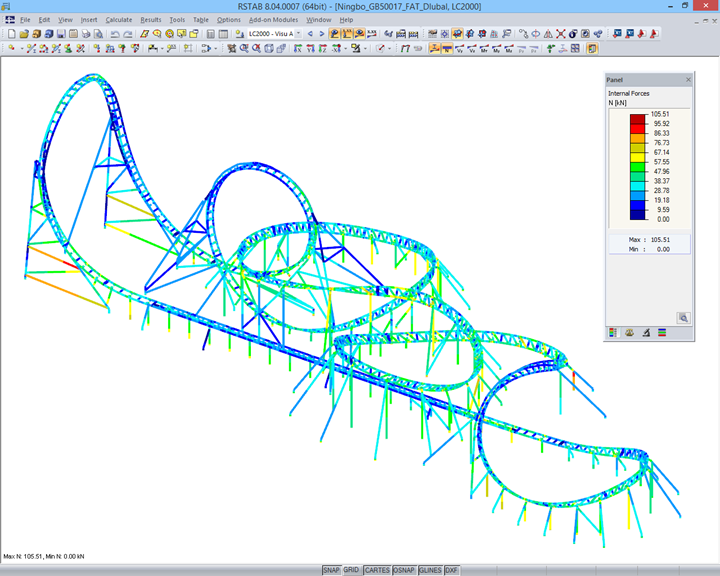

Výsledky z těchto programů se pak znovu převedly pomocí přídavného modulu RS-COM do programu RSTAB, kde se zobrazily graficky při renderování celého modelu konstrukce.
