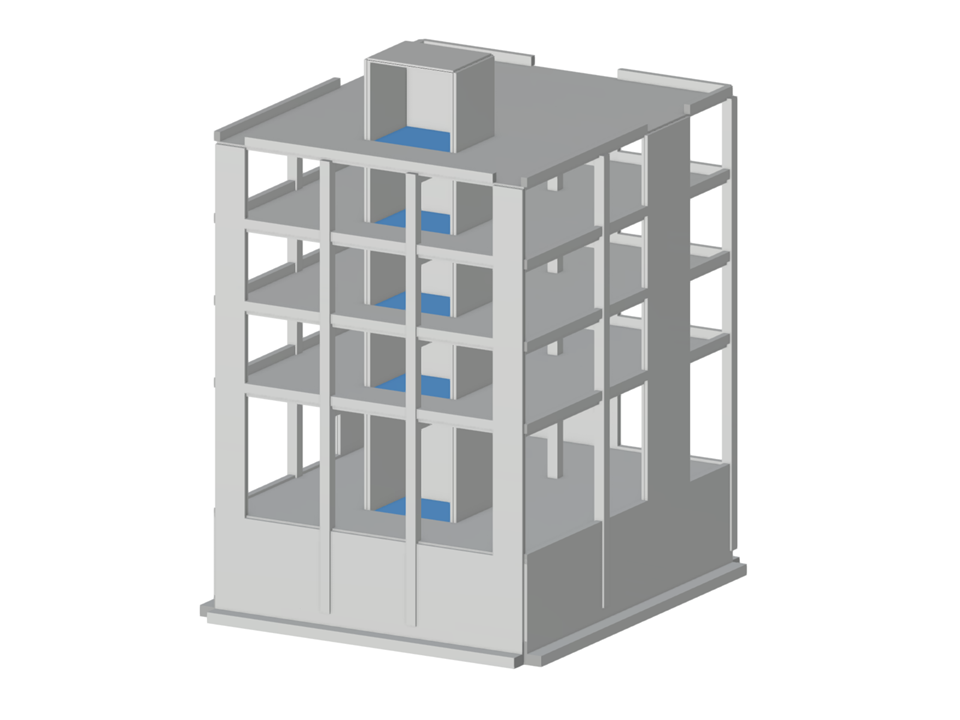

Vícepodlažní železobetonová budova
Model použitý v
Železobetonová budova
| Počet uzlů | 195 |
| Počet linií | 337 |
| Počet prutů | 195 |
| Počet ploch | 106 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 1017,832 t |
| Rozměry (metrické) | 17,500 x 20,350 x 14,500 m |
| Rozměry (imperiální) | 57.41 x 66.77 x 47.57 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:30:52 min
Délka: 00:00:47 min
Databáze znalostí
Délka: 00:02:35 min
Délka: 00:03:40 min
Délka: 00:01:18 min
Délka: 00:54:10 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:45 min
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
Se zavedením normy ACI 318-19 byly nově upraveny dlouhodobě používané vztahy pro stanovení smykové únosnosti betonu Vc.
Při novém postupu se nyní uvažuje vliv výšky stavebního dílce, stupeň podélného vyztužení i vliv normálového napětí na únosnost ve smyku Vc. V následujícím textu podrobněji popíšeme změny při posouzení na smyk a postup si ukážeme na názorném příkladu.
Addon Posouzení železobetonových konstrukcí umožňuje posoudit železobetonové sloupy podle ACI 318-19. V následujícím příspěvku ověříme návrh výztuže v addonu Posouzení železobetonových konstrukcí krok za krokem pomocí analytických rovnic podle normy ACI 318-19 včetně nutné podélné výztuže, plochy neoslabeného průřezu a velikosti/vzdálenosti třmínků.
Nosník (trám) je podle EN 1992-1-1 [1] prut, jehož rozpětí není menší než trojnásobek celkové výšky průřezu. Jinak by měl být konstrukční prvek považován za stěnový nosník. Chování stěnových nosníků (tj. nosníků s rozpětím menším než je trojnásobek výšky průřezu) se liší od chování běžných nosníků (trámů, tj. nosníků s rozpětím, které je třikrát větší než výška průřezu).
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
,_Table_22.5.5.1,_ACI_318-19.png?mw=350&hash=a6e935137877b34a19aa236a60ee3d132778094b)
,_Table_22.5.5.1_ACI_318-19.png?mw=350&hash=ecccf3d0b6a99a2a2b9854d3bc97e39a4996e59b)
In Addon Posouzení železobetonových konstrukcí pro RFEM 6 / RSTAB 9 Posouzení požární odolnosti stěn a desek ze železobetonu lze provést zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V Posouzení železobetonových konstrukcí lze provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
