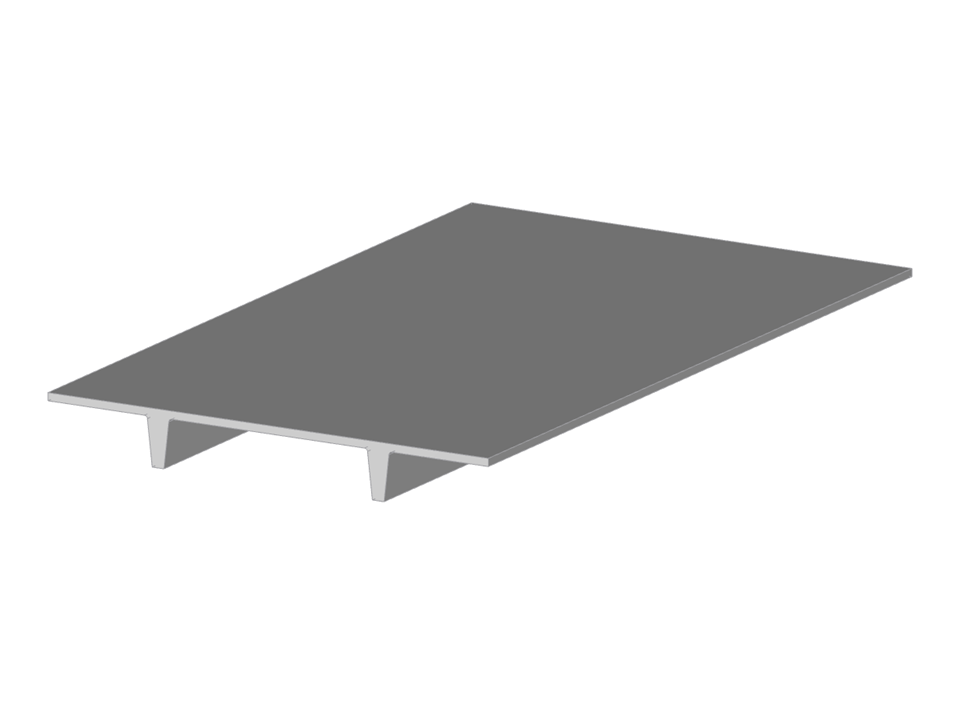

Parametrizace geometrie betonového prefabrikovaného panelu.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Prefabrikovaný panel
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 43 |
| Počet linií | 48 |
| Počet ploch | 18 |
| Počet těles | 1 |
| Celková hmotnost | 2,717 t |
| Rozměry (metrické) | 3,000 x 6,002 x 1,020 m |
| Rozměry (imperiální) | 9.84 x 19.69 x 3.35 feet |
| Verze programu | 5.20.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
