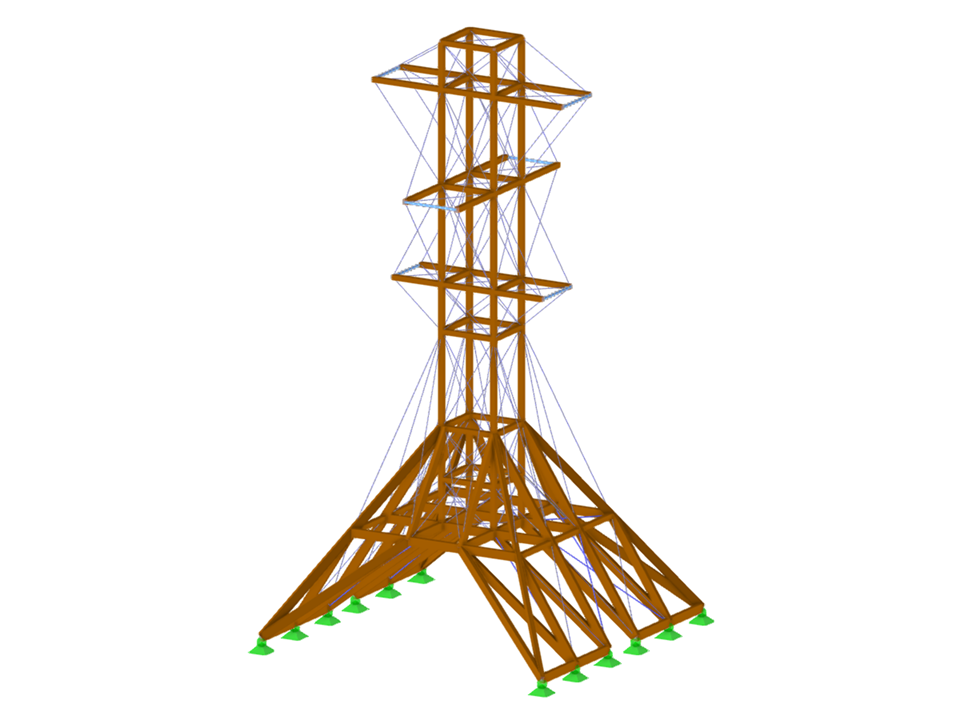

3D model věže v programu RFEM
Věž s konstrukcemi z lepeného lamelového dřeva
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 74 |
| Počet linií | 299 |
| Počet prutů | 284 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 41 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,013 t |
| Rozměry (metrické) | 62,856 x 10,640 x 47,326 m |
| Rozměry (imperiální) | 206.22 x 34.91 x 155.27 feet |
