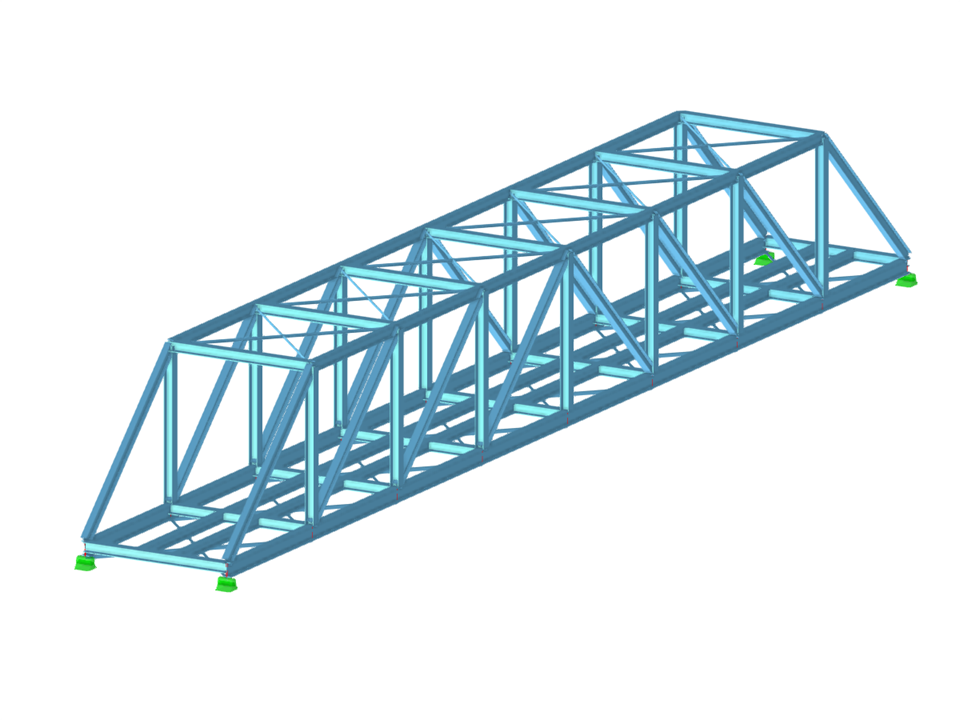

Ocelový příhradový železniční most pro analýzu metodou konečných prvků pro stanovení pevnosti a chování mostu při různých podmínkách zatížení.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Železniční most
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 68 |
Počet linií | 98 |
Počet prutů | 98 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 120,638 t |
Rozměry (metrické) | 6,000 x 6,584 x 50,000 m |
Rozměry (imperiální) | 19.69 x 21.6 x 164.04 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
