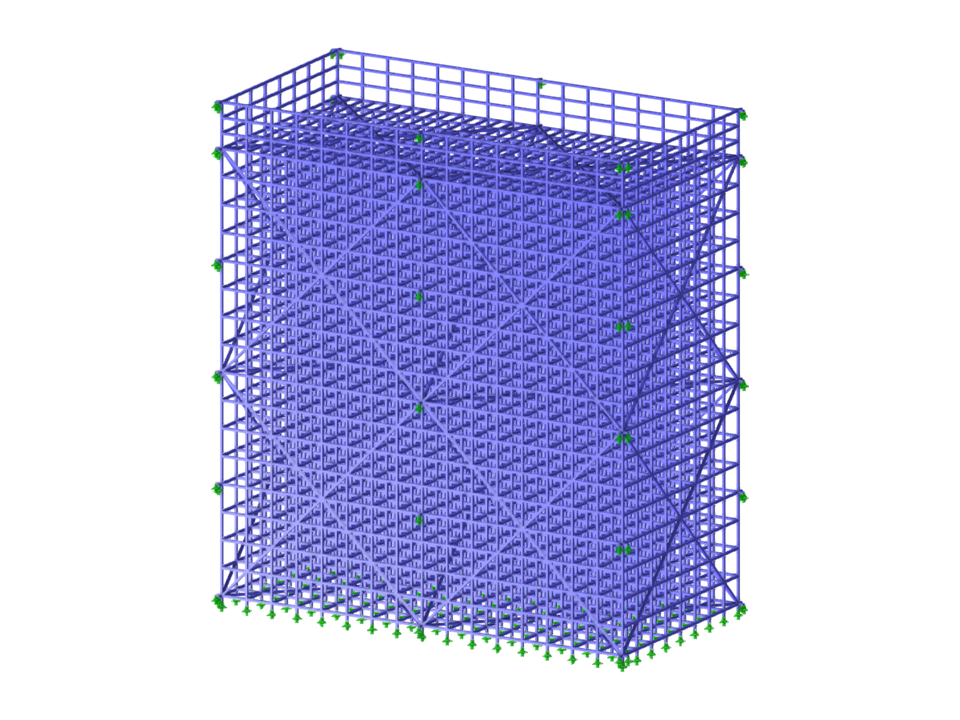

Velká lešenářská konstrukce.
Lešení
| Počet uzlů | 3134 |
| Počet linií | 8365 |
| Počet prutů | 8365 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 32,916 t |
| Rozměry (metrické) | 14,800 x 16,100 x 7,600 m |
| Rozměry (imperiální) | 48.56 x 52.82 x 24.93 feet |
