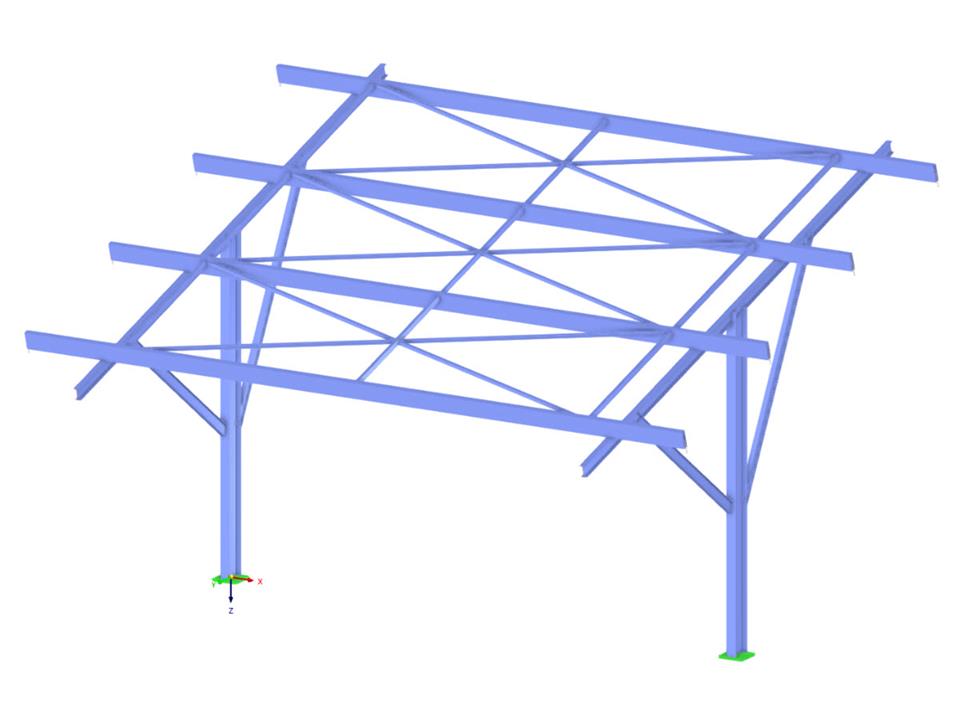

Stáhněte si zde model přístřešku a otevřete ho v programu RFEM 6 pro výpočty konečných prvků.
Tento model byl použit ve webináři „Návrh a výpočet ocelových přípojů metodou konečných prvků v programu RFEM 6“ ze dne 30. listopadu 2022.
Ocelové zastřešení | Přípoje | EN 1993
| Počet uzlů | 49 |
| Počet linií | 60 |
| Počet prutů | 60 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 32 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,758 t |
| Rozměry (metrické) | 13,000 x 7,608 x 10,519 m |
| Rozměry (imperiální) | 42.65 x 24.96 x 34.51 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
