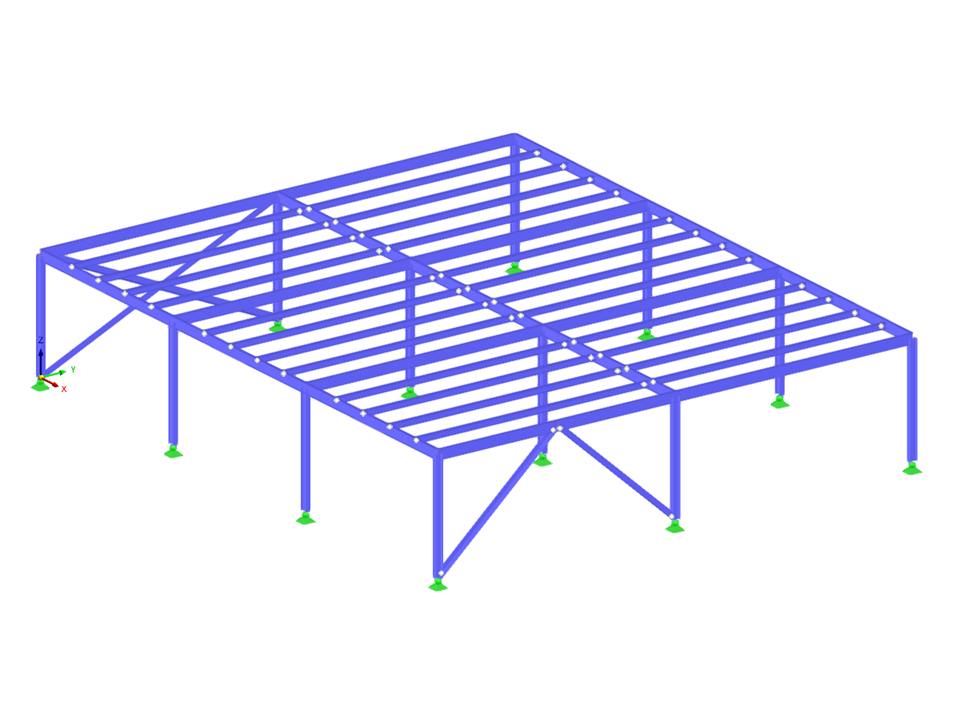

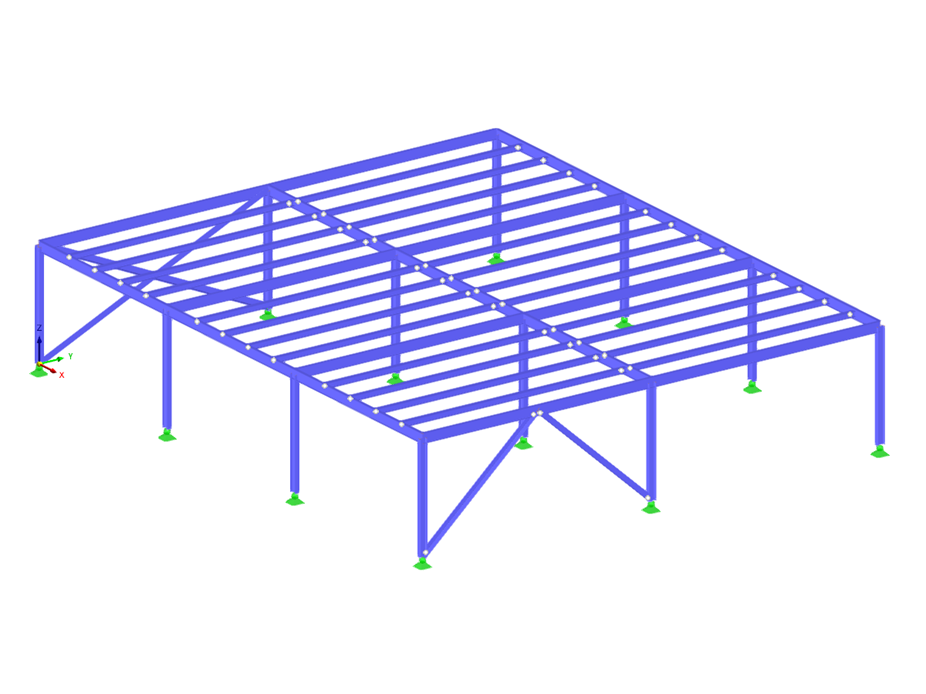

Model ocelové konstrukce pro KB 1761
Model použitý v
Seizmické posouzení podle AISC 341 v programu RFEM 6
Počet uzlů | 61 |
Počet linií | 57 |
Počet prutů | 57 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 6 |
Počet kombinací zatížení | 5 |
Počet kombinací výsledků | 12 |
Celková hmotnost | 31,256 t |
Rozměry (metrické) | 27,432 x 5,182 x 22,860 m |
Rozměry (imperiální) | 90 x 17 x 75 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
