Model použitý v

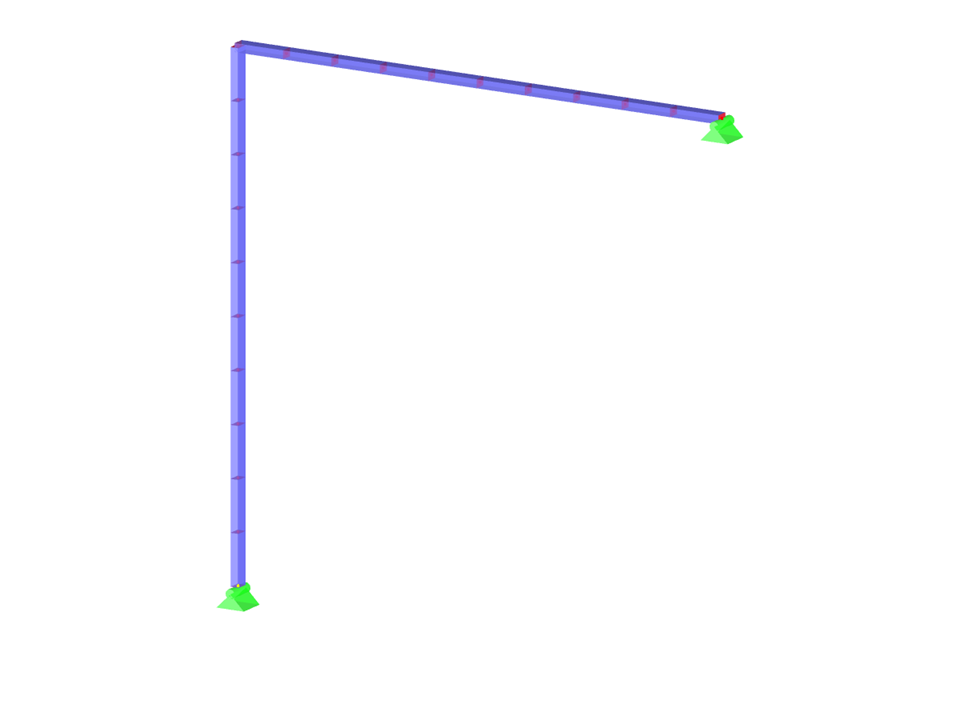

Verifikační příklad NAFEMS NL07 | 1
Počet uzlů | 21 |
Počet linií | 20 |
Počet prutů | 20 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,000 t |
Rozměry (metrické) | 1,268 x 0,068 x 1,268 m |
Rozměry (imperiální) | 4.16 x 0.22 x 4.16 feet |
Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
