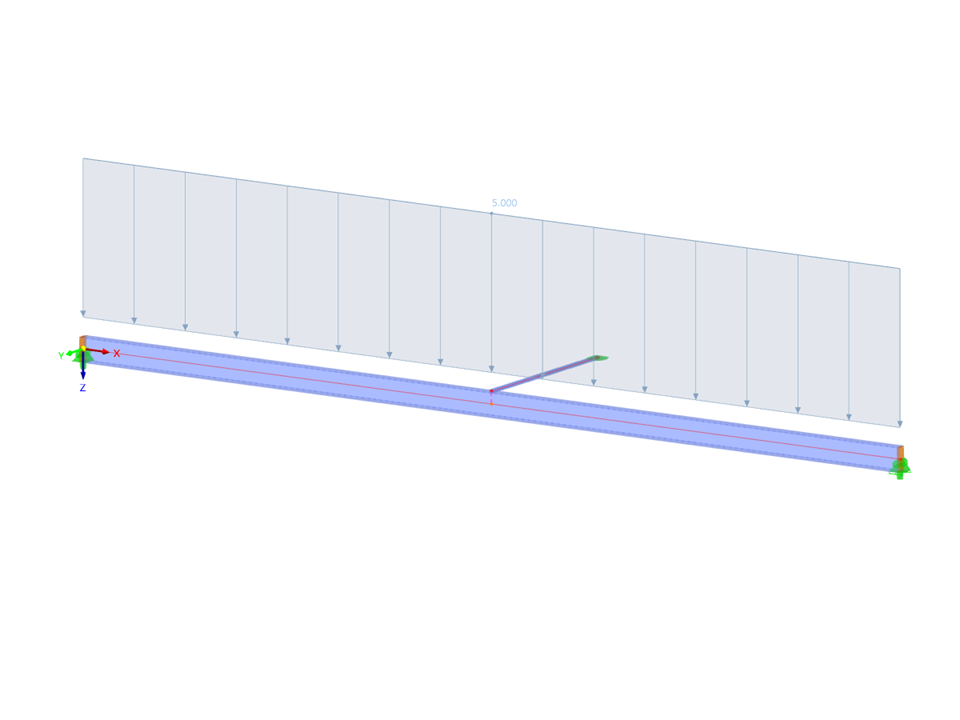

Model pro předvedení analýzy klopení pomocí nového addonu Vázané kroucení (7 stupňů volnosti) pro RFEM 6 / RSTAB 9.
Model použitý v
Ocelový nosník | Analýza klopení
Počet uzlů | 5 |
Počet linií | 3 |
Počet prutů | 3 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 1 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,011 t |
Rozměry (metrické) | 15,000 x 0,200 x 3,000 m |
Rozměry (imperiální) | 49.21 x 0.66 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
