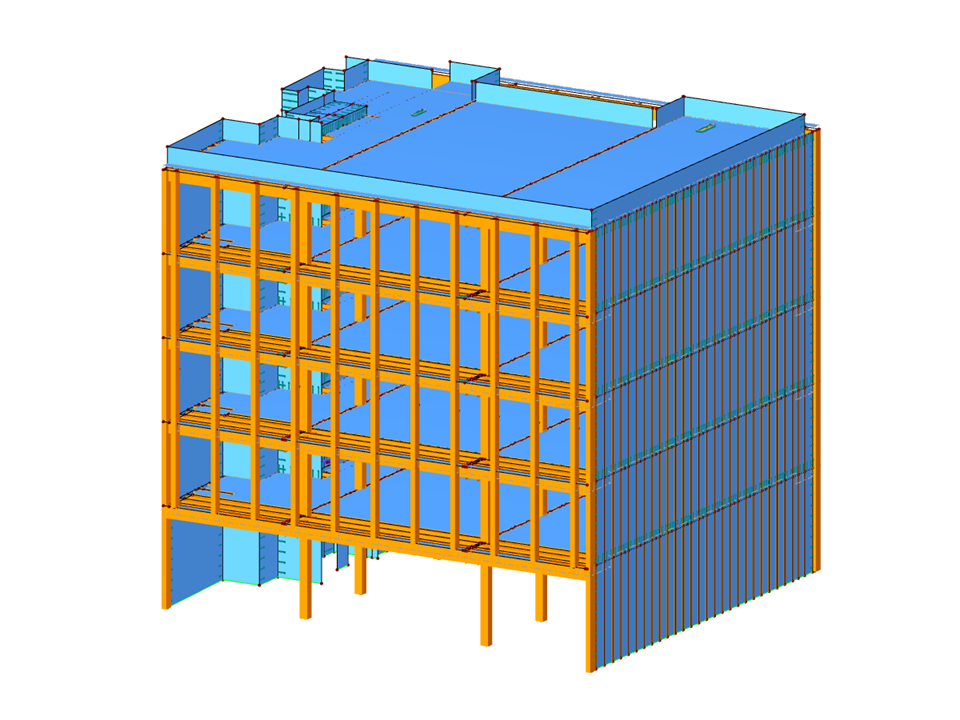

Wittywood, první celodřevěná kancelářská budova ve Španělsku (Barcelona)
Statický poradce:
Estudi M103 (Jorge Blasco Miguel a Ferran Peralba Garrabou)
'''estudi-m103-slp.negocio .site
dřevěná kancelářská budova
Počet uzlů | 3106 |
Počet linií | 5741 |
Počet prutů | 2555 |
Počet ploch | 209 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 158 |
Počet kombinací výsledků | 6 |
Celková hmotnost | 420,219 t |
Rozměry (metrické) | 23,651 x 21,332 x 22,100 m |
Rozměry (imperiální) | 77.6 x 69.99 x 72.51 feet |
Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
