Na tomto modelu bylo předvedeno, jak modelovat pružiny pomocí trajektorií.
Model použitý v

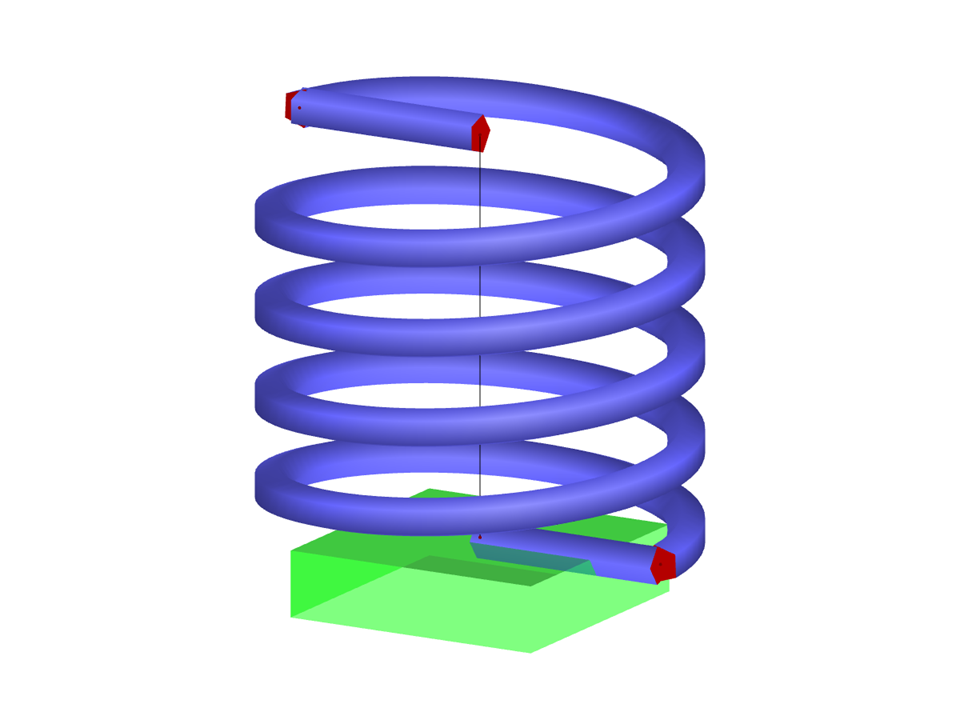

Ocelová pružina
Počet uzlů | 16 |
Počet linií | 9 |
Počet prutů | 3 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,000 t |
Rozměry (metrické) | 0,441 x 0,283 x 0,283 m |
Rozměry (imperiální) | 1.45 x 0.93 x 0.93 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Pružina pomocí trajektorie](/cs/webimage/010205/2423591/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
V programu RFEM lze vytvořit šroubovici linií typu „Trajektorie“. K tomu je potřeba osa / vodicí linie, kolem které bude modelována linie, a také počáteční a koncový bod. Potom lze vytvořit linii typu trajektorie mezi počátečním a koncovým bodem, který se zpočátku jeví jako rovná čára.
