Na tomto modelu byla předvedena grafika výsledků s izoliniemi pro černobílý tisk.
Model použitý v

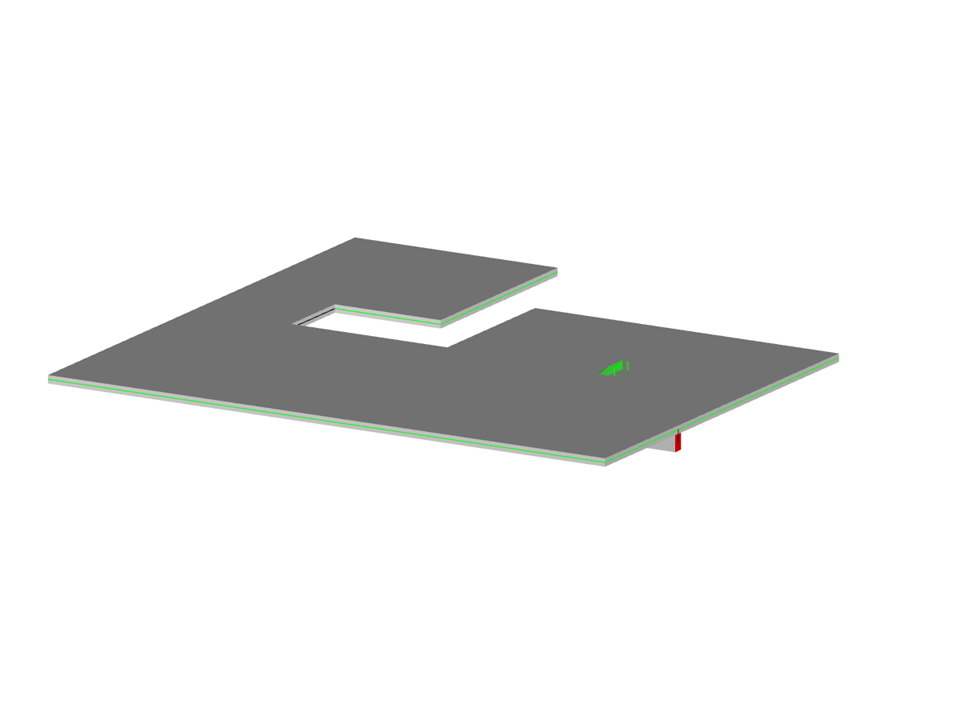

Stropní deska
| Počet uzlů | 26 |
| Počet linií | 32 |
| Počet prutů | 4 |
| Počet ploch | 7 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 18 |
| Celková hmotnost | 288,795 t |
| Rozměry (metrické) | 22,000 x 0,000 x 21,000 m |
| Rozměry (imperiální) | 72.18 x 0 x 68.9 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
