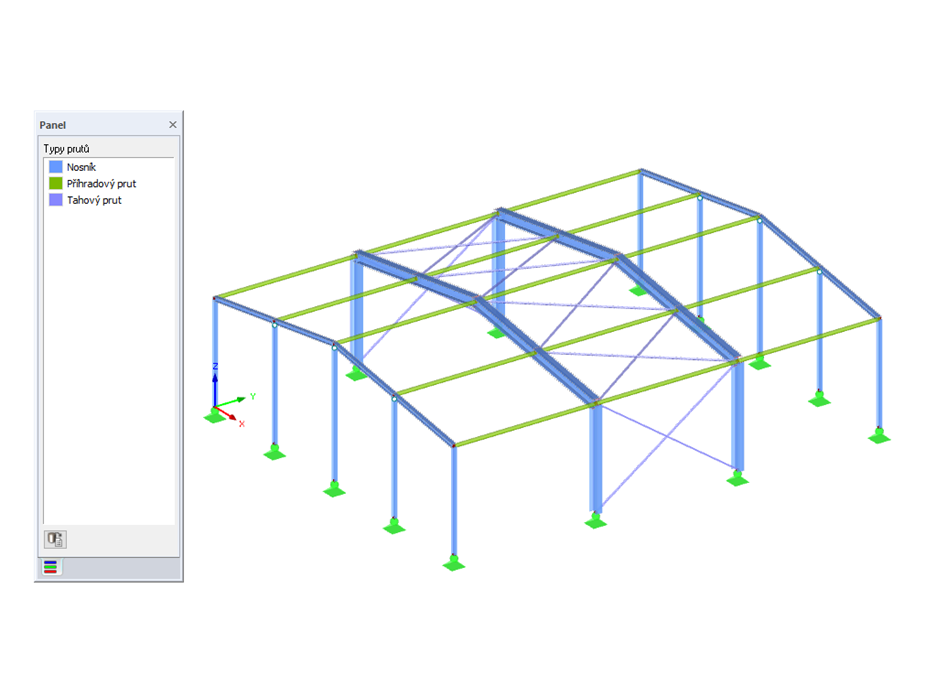

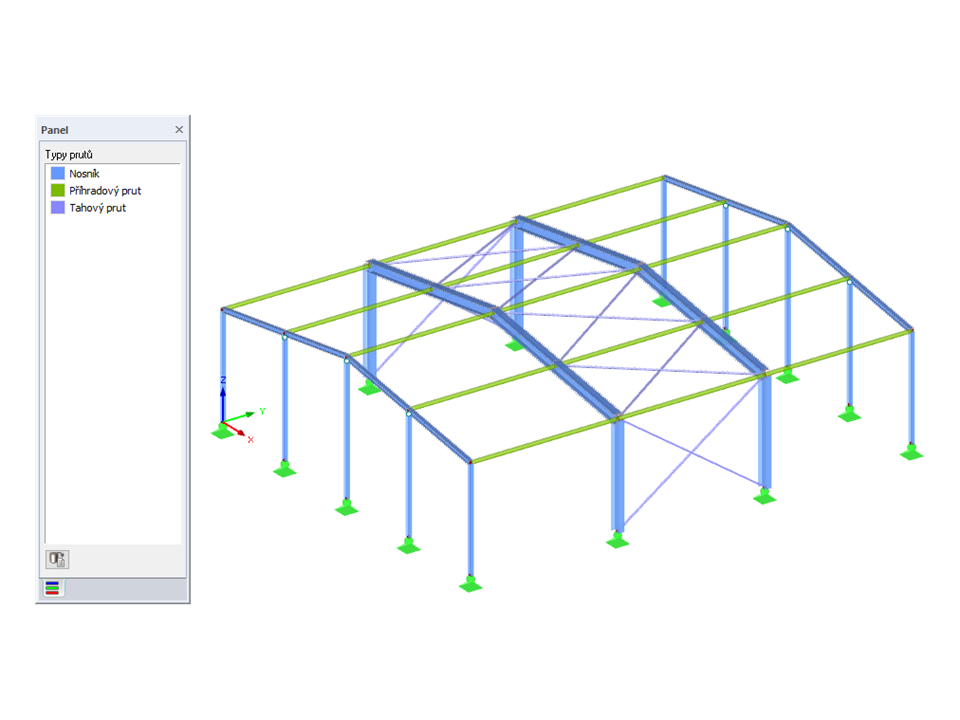

3D ocelová konstrukce navržena a posouzena podle CSA S16:19.
Model použitý v
3D ocelová konstrukce
Počet uzlů | 34 |
Počet linií | 57 |
Počet prutů | 57 |
Počet zatěžovacích stavů | 6 |
Počet kombinací zatížení | 20 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 5,835 t |
Rozměry (metrické) | 12,310 x 15,206 x 4,479 m |
Rozměry (imperiální) | 40.39 x 49.89 x 14.69 feet |
Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
