Na tomto modelu byl předveden:
- návrh tahové kotvy pomocí RF-LIMITS pro konstrukci z křížem lepeného dřeva.
- zadání uživatelsky definovaných barev a textur v RF-LAMINATE pro různé skladby.
5 hvězdiček | ||
4 hvězdičky | ||
3 hvězdičky | ||
2 hvězdičky | ||
1 hvězdička |

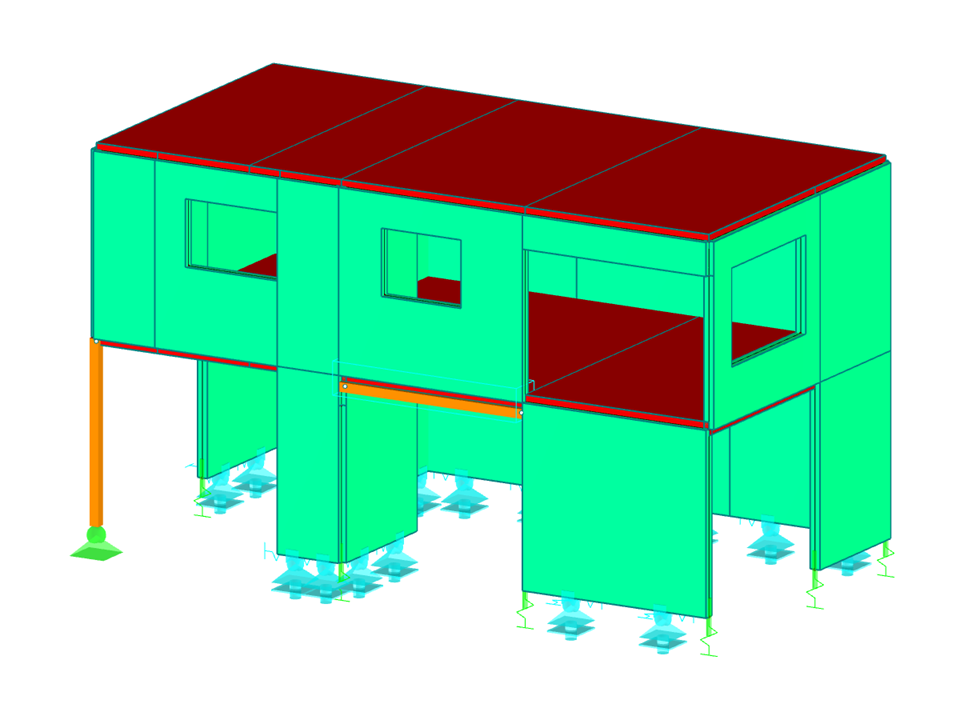

Křížem lepená dřevěná konstrukce
Počet uzlů | 81 |
Počet linií | 114 |
Počet prutů | 2 |
Počet ploch | 33 |
Počet zatěžovacích stavů | 5 |
Počet kombinací zatížení | 2 |
Celková hmotnost | 21,088 t |
Rozměry (metrické) | 10,559 x 5,559 x 5,780 m |
Rozměry (imperiální) | 34.64 x 18.24 x 18.96 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V databázi materiálů programu RFEM najdete překližkové materiály podle americké a kanadské normy ANSI/APA PRG 510 Plywood (USA/CAN).
Pro posouzení požární odolnosti dřevěných ploch si můžete nechat zobrazit průběh zuhelnatění v závislosti na době trvání požáru.
Tento průběh zuhelnatění lze také vytisknout do tiskového protokolu.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
