Na tomto modelu jsme předvedli posouzení základů podle EN 1992-1-1 a EN 1997-1 v programech RFEM a RSTAB pomocí přídavného modulu RF-/FOUNDATION Pro.
Model použitý v

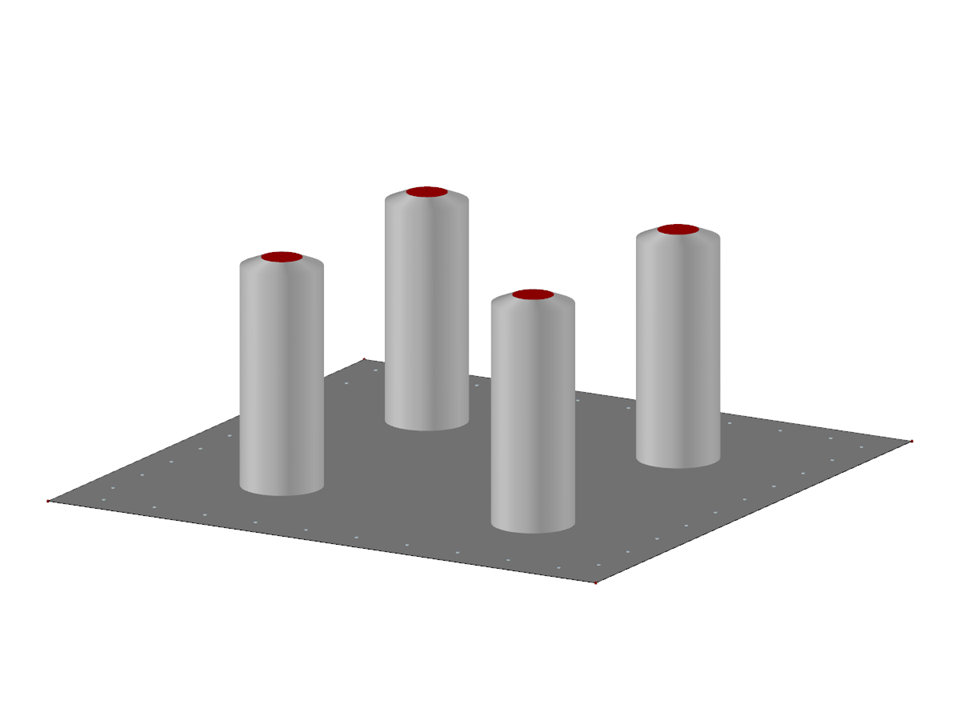

Základová deska s vystupujícími dílci
| Počet uzlů | 24 |
| Počet linií | 24 |
| Počet prutů | 12 |
| Počet ploch | 5 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 72 |
| Počet kombinací výsledků | 6 |
| Celková hmotnost | 106,157 t |
| Rozměry (metrické) | 9,500 x 9,500 x 2,800 m |
| Rozměry (imperiální) | 31.17 x 31.17 x 9.19 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
