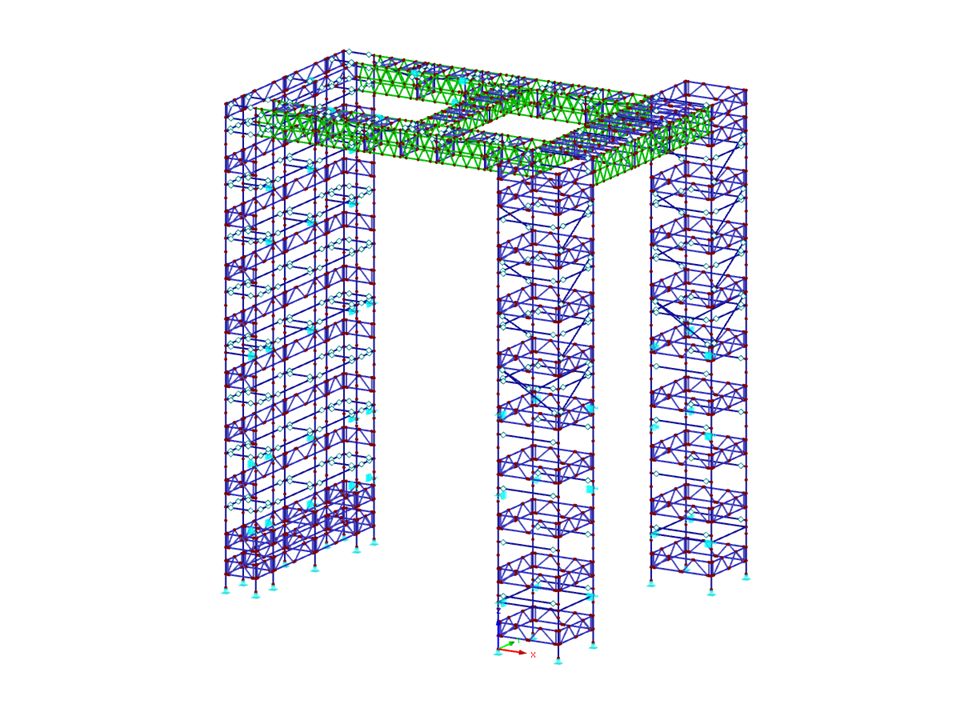

Konstrukce lešení se skládá z hliníkových příhradových nosníků o výšce mezi 0,5 m a 1 m a dále z vodorovných nosníků, sloupů, zábradlí a ztužidel z oceli.
Statický výpočet:
Statický výpočet:
PlusEight System AB, Švédsko
www.pluseight.net
Konstrukce lešení
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 3400 |
| Počet linií | 5571 |
| Počet prutů | 5566 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 7 |
| Celková hmotnost | 5,011 t |
| Rozměry (metrické) | 15,437 x 13,687 x 18,187 m |
| Rozměry (imperiální) | 50.65 x 44.9 x 59.67 feet |
| Verze programu | 5.24.02 |
