Stáhněte si zde model nosné rámové konstrukce s náběhy a otevřete ho v MKP programu RFEM.
Tento model byl použit v bezplatném webináři „Posouzení stability ocelových konstrukcí v programech RFEM a RSTAB“ ze dne 24. listopadu 2020 v němčině (1. prosince 2020 v angličtině).
Model použitý v

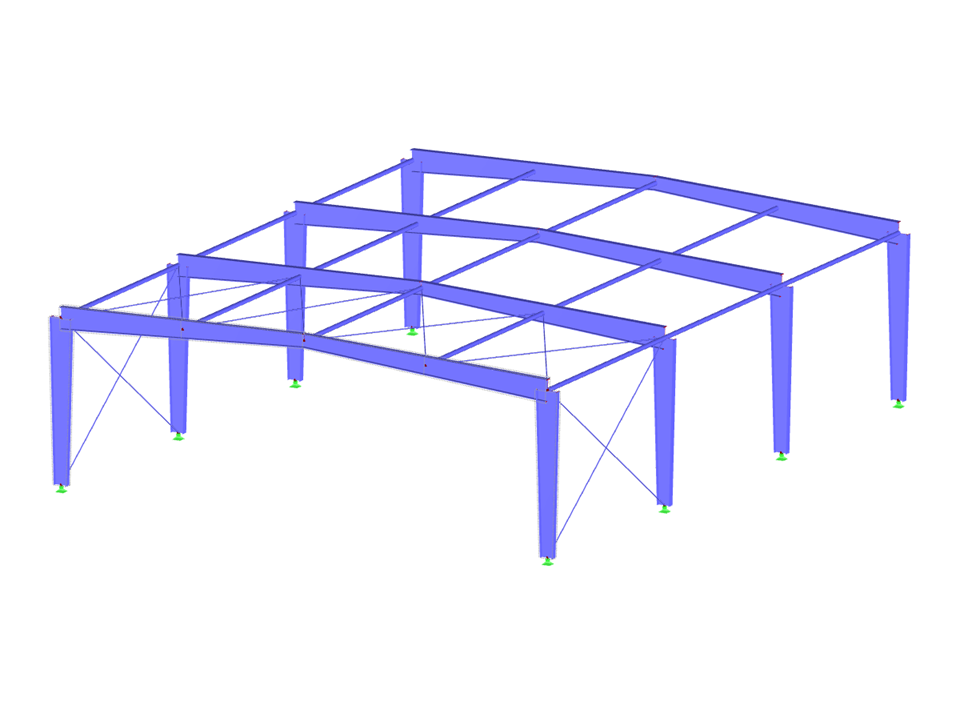

Nosná rámová konstrukce s náběhy
| Počet uzlů | 28 |
| Počet linií | 51 |
| Počet prutů | 51 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,970 t |
| Rozměry (metrické) | 12,000 x 4,000 x 15,000 m |
| Rozměry (imperiální) | 39.37 x 13.12 x 49.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
