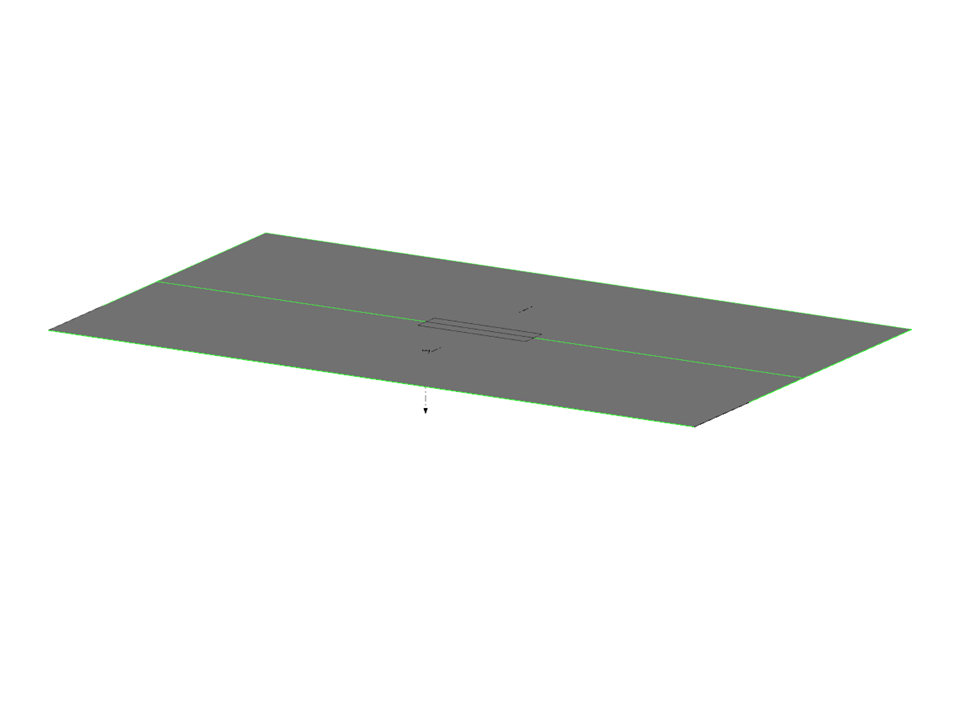

Deska s přerušenou podporou a zvýšenou tuhostí, která se zabývá tématem nosníků od stropu ke stropu resp. vyztužený nosný pás.
Model použitý v
Deska s přerušeným podepřením a zvýšenou tuhostí | Článek 001663 Databáze znalostí
| Počet uzlů | 20 |
| Počet linií | 23 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 252,000 t |
| Rozměry (metrické) | 24,000 x 0,000 x 14,000 m |
| Rozměry (imperiální) | 78.74 x 0 x 45.93 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
