Chladicí věž

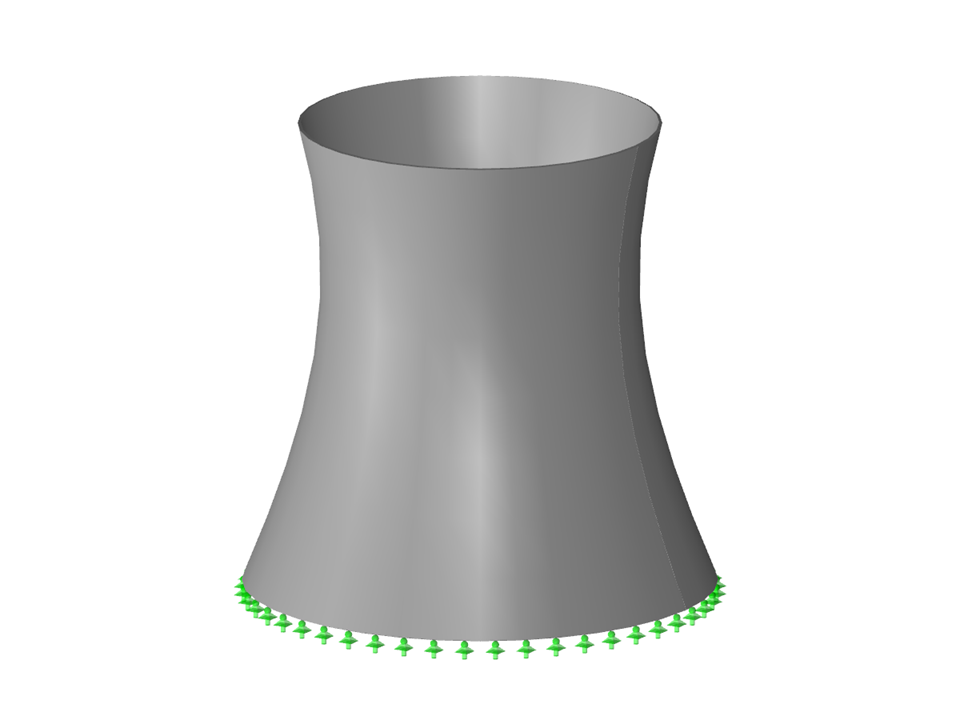

Počet uzlů | 9 |
Počet linií | 3 |
Počet ploch | 1 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 1283,665 t |
Rozměry (metrické) | 54,813 x 54,648 x 54,072 m |
Rozměry (imperiální) | 179.83 x 179.29 x 177.4 feet |
Verze programu | 5.04.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Deformace jako první výsledek výpočtu MKP](/cs/webimage/008929/585543/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Deformace uzlů sítě konečných prvků jsou vždy prvním výsledkem výpočtu konečných prvků. Na základě těchto deformací a tuhosti prvků lze vypočítat přetvoření, vnitřní síly a napětí.
![Dlubal centrum | Bloky](/cs/webimage/028609/3238424/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V programu RFEM 6 je možné vybrané objekty (i celé konstrukce) uložit jako bloky a znovu je použít v jiných modelech. Rozlišujeme tři typy bloků: neparametrické, parametrické a dynamické bloky (pomocí JavaScriptu). V tomto příspěvku se zaměříme na první typ bloku (neparametrický).
![Uzel mezi dvěma body](/cs/webimage/015236/2969160/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Pro nalezení středu obdélníku bylo dříve nutné vytvořit linii od jednoho rohového bodu k diagonálně protilehlému. Rozpůlením této linie byl nalezen střed. V programech RFEM 5 a RSTAB 8 lze nyní vytvořit uzel mezi dvěma body. Stačí pouze zvolit rohové body a poté určit vzdálenost v absolutních nebo relativních hodnotách.
![Hydrostatický tlak na konstrukci nádrže](/cs/webimage/010543/2963116/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Kapalina s konstantní hustotou v homogenním gravitačním poli působí na stěny nádrže, ve které se nachází, hydrostatickým tlakem podle Pascalova zákona.
![Funkce 002842 | Analýza napětí v závislosti na znaménku](/cs/webimage/051240/3953337/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Analýza napětí-přetvoření můžete použít možnost zadat mezní napětí závislá na znaménku po složkách napětí.
![Funkce 002827 | napětí v prutech](/cs/webimage/050679/3905422/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Pomocí ořezávacích rovin získáte lepší přehled o průběhu napětí v průřezech prutů.
![Funkce 002426 | Animace deformace](/cs/webimage/032091/3328083/AnimationRFEM6_EN.jpg?mw=512&hash=ecf9e52031e929ead1b99a37bfa7e0b1c3a2f4f2)
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
![Funkce 002423 | Zobrazení výsledků v tělesech](/cs/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
