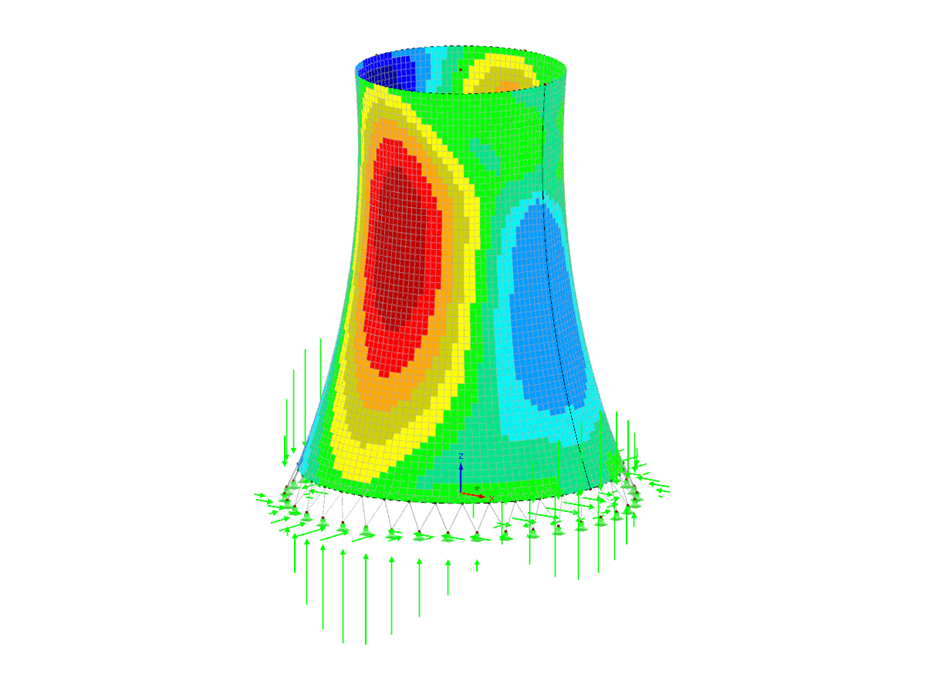

Model chladicí věže
Počet uzlů | 122 |
Počet linií | 79 |
Počet prutů | 76 |
Počet ploch | 1 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 16917,910 t |
Rozměry (metrické) | 219,251 x 218,594 x 244,861 m |
Rozměry (imperiální) | 719.33 x 717.17 x 803.35 feet |
Verze programu | 5.21.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Po vygenerování vzpěrných délek se výsledky zobrazí v přehledných tabulkách. Tam lze vzpěrné délky ručně upravit.
Funkce Export převede vzpěrné délky k dalšímu výpočtu do přídavného modulu RF-/TOWER Design. Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Vygenerovaný model lze jednoduše exportovat do programu RFEM/RSTAB jediným kliknutím myši.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Při posouzení zatížení v tahu, tlaku, ohybu a smyku modul porovnává návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků. Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF‑/TOWER Loading umožňuje zvolit interakční vzorec stanovit součinitele podle metody 1 (příloha A) nebo 2 (příloha B).
Posouzení na rovinný vzpěr nevyžaduje ani štíhlost, ani pružné kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny potřebné součinitele pro návrhovou hodnotu ohybového napětí. RF‑/TOWER Design určí Ideální kritický moment vzpěru určí samostatně pro všechny pruty na každém místě x daného průřezu.
