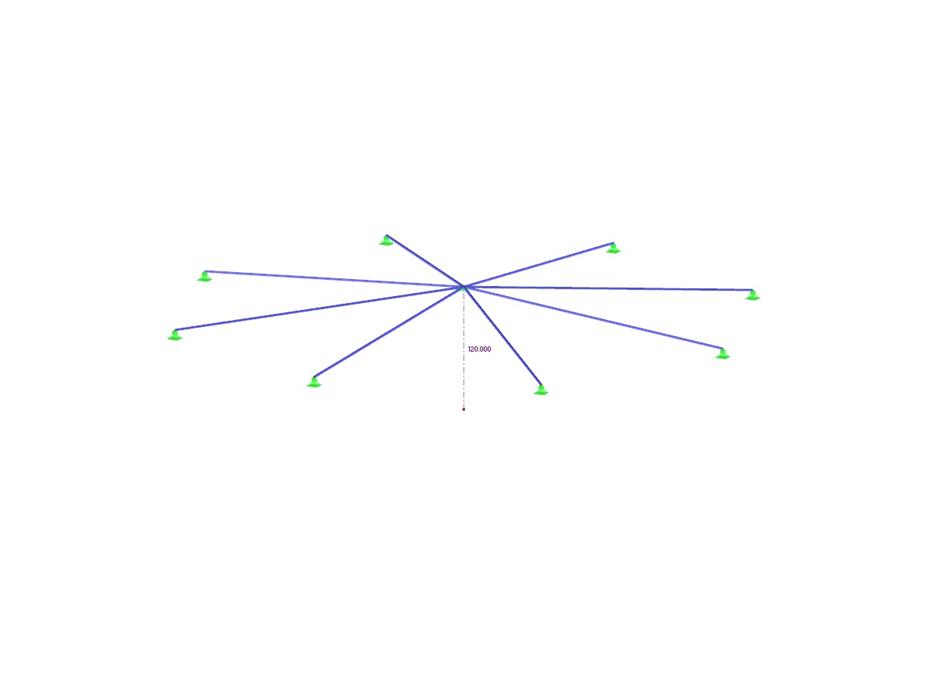

Symetrická mělká konstrukce se skládá z osmi stejných příhradových prutů, které jsou uloženy v kloubových podporách. Konstrukce je zatížena osamělou silou nebo vynucenou deformací uzlu za kritickým mezním bodem, kdy dojde k porušení. Vynucená deformace uzlu se v programech RFEM 5 a RSTAB 8 používá k získání plné rovnovážné dráhy protažení. Vlastní tíha se v tomto příkladu nezohledňuje. Stanovíme závislost mezi skutečnou zatěžovací silou a průhybem s uvažováním analýzy velkých deformací. Stanovíme součinitel zatížení pro dané průhyby.
Model použitý v
Verifikační příklad 000201 | 2
| Počet uzlů | 9 |
| Počet linií | 8 |
| Počet prutů | 8 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 5,162 t |
| Rozměry (metrické) | 25,548 x 25,548 x 1,164 m |
| Rozměry (imperiální) | 83.82 x 83.82 x 3.82 feet |
| Verze programu | 5.16.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
