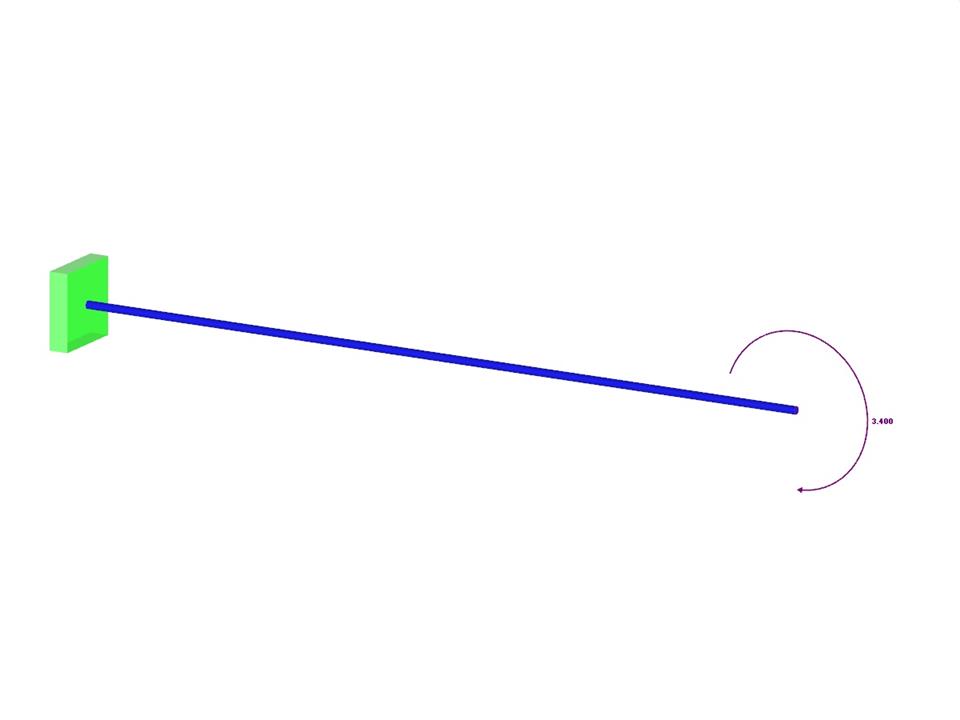

Konzola je na svém volném konci zatížena momentem. Geometrickým lineárním výpočtem a analýzou velkých deformací určete při zanedbání vlastní tíhy nosníku maximální průhyb na volném konci konzoly.
Verifikační příklad 000052 | 3
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,015 t |
Rozměry (metrické) | 4,000 x 0,000 x 0,000 m |
Rozměry (imperiální) | 13.12 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
