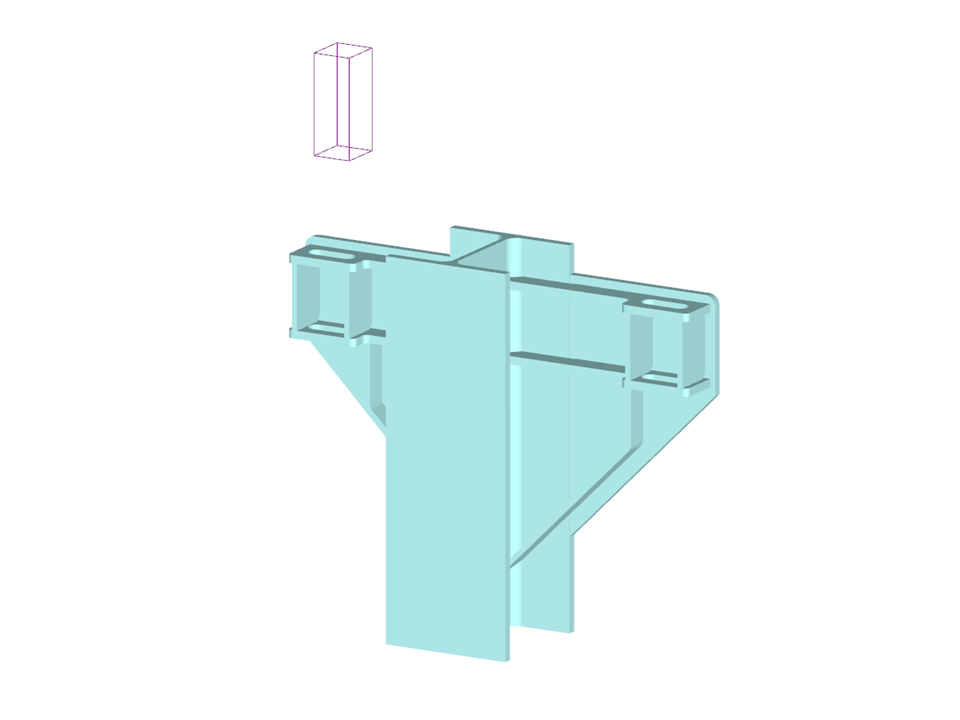

3D tělesový model v programu RFEM
Počet uzlů | 322 |
Počet linií | 408 |
Počet ploch | 162 |
Počet těles | 13 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,096 t |
Rozměry (metrické) | 0,833 x 0,348 x 0,842 m |
Rozměry (imperiální) | 2.73 x 1.14 x 2.76 feet |
Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
