Nové funkce a nástroje pro efektivní práci

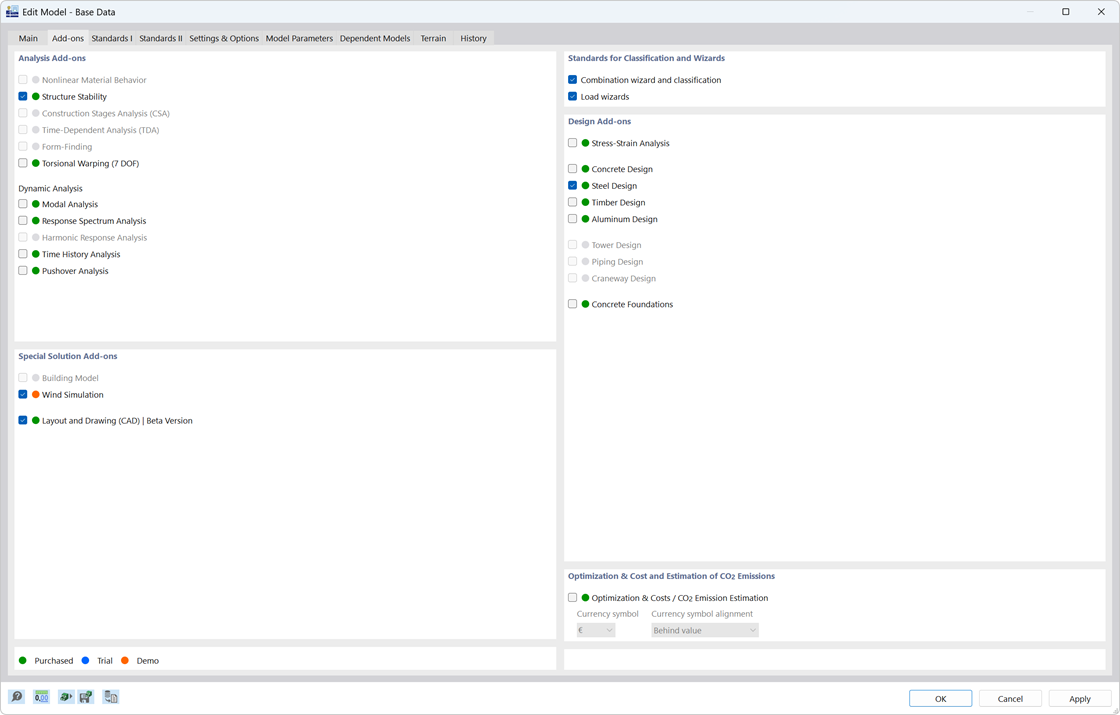

Integrace všech addonů
Objevte výhody práce s různými addony pro RFEM 6 a RSTAB 9. Všechny addony jsou integrovány do programů. Jednotlivé části programu tak mohou spolu interagovat a zajistit hladký průběh výpočtů a posouzení. Příkladem může být stanovení ideálního klopného momentu dřevěných nosníků pomocí addonu 'Vázané kroucení (7 stupňů volnosti)' nebo zohlednění postupných procesů form-findingu pomocí addonu 'Analýza fází výstavby'.

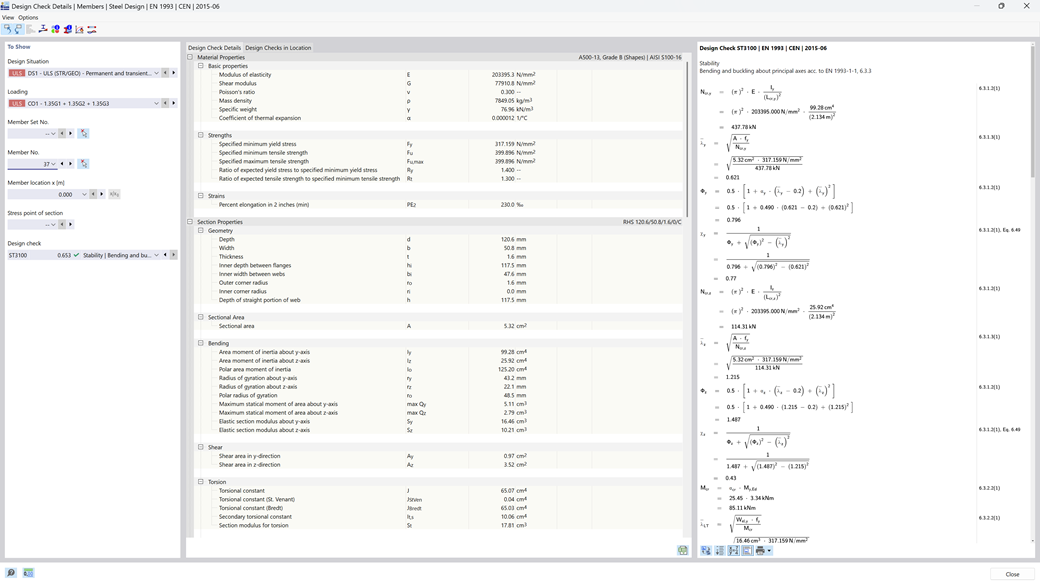

K názornému videuVýstup vzorců pro posouzení
S programy Dlubal budete mít vždy přehled, ať už jsou vaše projekty z odvětví železobetonu, oceli, dřeva nebo hliníku. Program vytváří dokumentaci, kde se přehledně a detailně zobrazují návrhové vzorce použité při vašem posouzení (včetně odkazu na použitou rovnici z normy). Tyto vzorce lze vložit také do tiskového protokolu.
K názornému videuZástupci prutů a sad prutů
Usnadněte si práci s pruty. Pro pruty a sady prutů se stejnými vlastnostmi lze definovat zástupce usnadňující uspořádání, návrh a dokumentaci modelu
Výsledky zástupců lze snadno zobrazit v tabulkách výsledků.
Jednotková napětí průřezů
Zajistěte, že se u vás nic nezhroutí: Abyste mohli odhadnout únosnost průřezů prutů, nechte si zobrazit jednotková napětí (vztažená na N = 1 kN, My = 1 kNm atd.).
K názornému videuPlocha typu Přenos zatížení
Mějte své plochy pod kontrolou. Plocha s typem tuhosti 'Přenos zatížení' nemá žádný statický účinek Jejím použitím můžete zohlednit zatížení z ploch, které nebyly modelovány, např. fasádní konstrukce, skleněné plochy, trapézové střešní profily atd.
K názornému videuKontakt mezi plochami
Usnadněte si práci. Kontakt mezi plochami se používá k popisu vlastnosti kontaktu mezi dvěma nebo více plochami, které jsou od sebe v určité vzdálenosti. Není již nutné vytvářet kontaktní těleso mezi plochami.
K názornému videuTuhá vazba
Tato volba vám pomůže při zadání vazeb. Tuhé vazby lze snadno definovat mezi dvěma liniemi nebo mezi dvěma okraji ploch.
Imperfekční stavy
Uspořádání imperfekcí efektivně řeší imperfekční stavy. Tyto stavy vám umožňují popsat imperfekce z náhradních zatížení, lokálních imperfekcí, počátečního naklonění z tabulky (nové), ze statické deformace, z tvaru vybočení, dynamického vlastního tvaru nebo z kombinace všech těchto typů (nové).
Návrhové situace
Použijte návrhové situace pro vaše posouzení. S jejich pomocí můžete shromáždit příslušné zatěžovací situace pro posouzení. Může být například vytvořena návrhová situace pro posouzení různých materiálů.

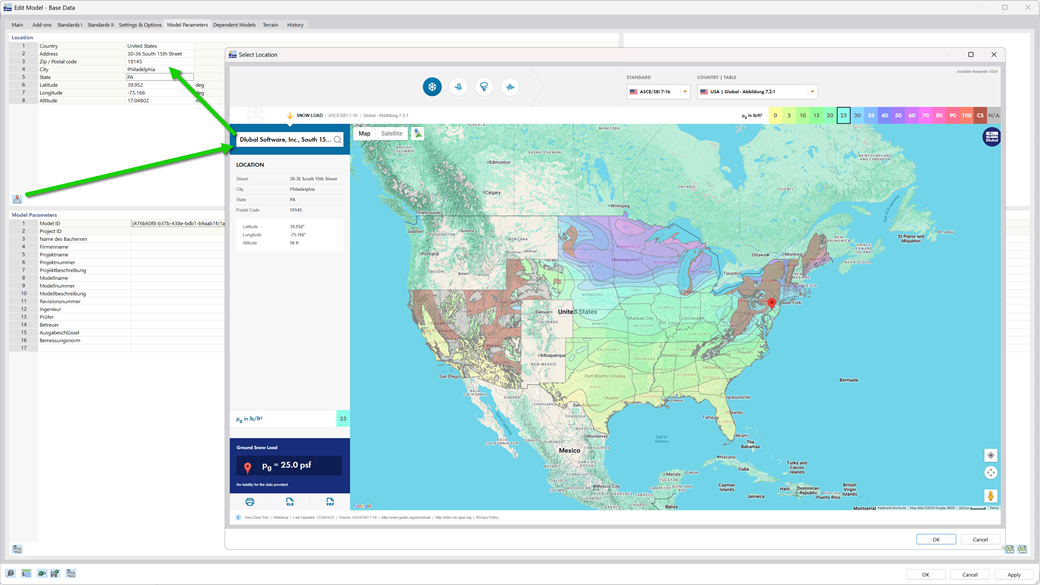

Rozšíření generátorů zatížení sněhem a větrem
Objevte nové funkce generátorů zatížení sněhem a větrem:
- Zatížení hybridních modelů z prutů a ploch (pouze RFEM)
- Připojení k nástroji pro stanovení oblastí zatížení (v závislosti na globální definici staveniště)
- Deaktivace stran plochy
Moderní online licenční systém
Software Dlubal představuje podporu pro naše zákazníky při plánování staveb po celém světě, tedy i pro vás! Moderní online licenční systém umožňuje přidělovat licence k programu RFEM, RSTAB a dalším programům po celém světě a přiřazovat je příslušným uživatelům z Dlubal účtu.
Správce skriptů
Navigace je snadná a intuitivní. Ve Správci skriptů můžete všechny vstupní prvky ovládat pomocí JavaScriptu přes konzolu nebo pomocí uložených skriptů.

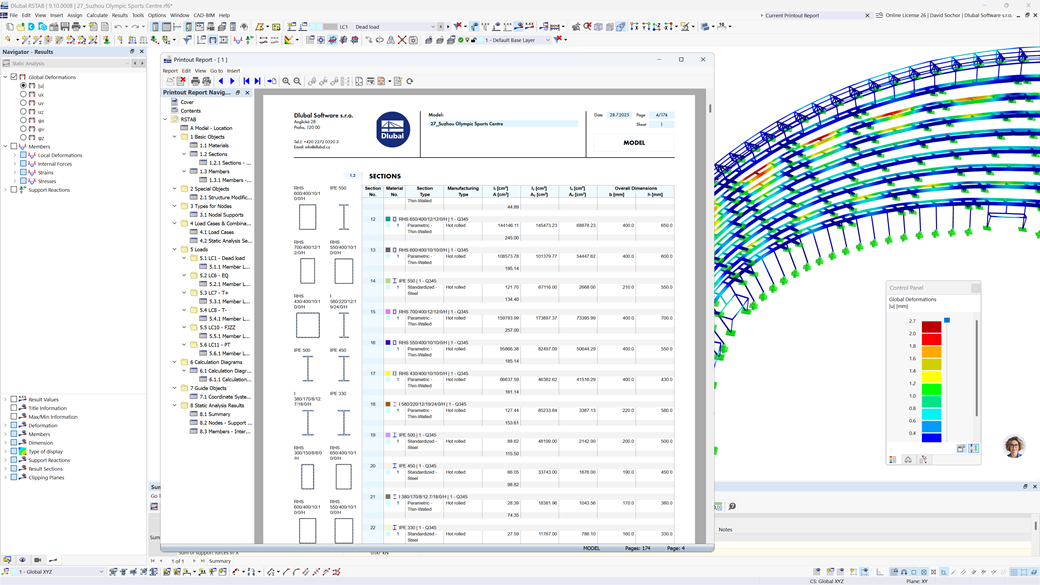

Vylepšený tiskový protokol
Objevte zásadně přepracovaný a optimalizovaný tiskový protokol. Nabízí vám mimo jiné následující novinky:
- Rychlé vytvoření tiskového protokolu v nemodálním prostředí (možnost souběžně pracovat v programu a protokolu)
- Interaktivní úpravy kapitol a vytváření nových uživatelsky definovaných kapitol
- Import PDF, vzorců, 3D grafik atd.
- Výstup vzorců použitých pro posouzení (včetně odkazu na použitou rovnici z normy)
- Moderní design protokolu
Rychlejší výpočet
Musíte ve svých modelech počítat mnoho kombinací zatížení? V tom případě se spustí několik řešičů současně (jeden na jádro) a každý pak počítá jednu kombinaci zatížení. Tak je zajištěno lepší využití jader a tím i rychlejší výpočet.

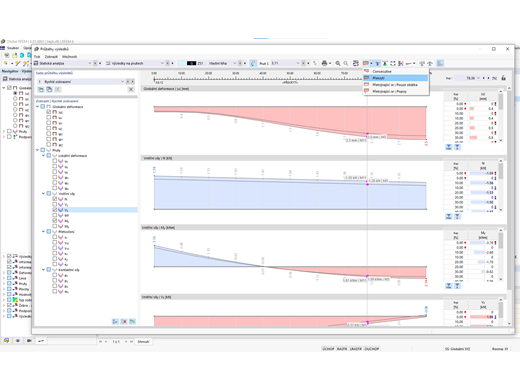

Vylepšené okno zobrazující průběh výsledků
Objevte nové funkce v okně průběhu výsledků:
- Paralelní práce v okně průběhu výsledků a v modelu možná
- Volitelné překrývající se zobrazení výsledků (např. několik podobných konstrukčních prvků v jednom obrázku)
Webové služby a API
Technologie vás posouvají dále i v každodenní práci s programem RFEM/RSTAB. Díky novým API webovým službám je možné ovládat všechny objekty obsažené v programu RFEM 6 / RSTAB 9 a vytvářet tak vlastní desktopové nebo webové aplikace. K dispozici jsou pro vás připraveny celé knihovny a řada funkcí. Budete tak moct bez velké námahy vytvářet vlastní posouzení, efektivně modelovat parametrické konstrukce a vyvíjet optimalizační a automatizační procesy v programovacích jazycích Python a C#. Dlubal software vám usnadní a zpříjemní práci. Přesvědčte se sami!
Webové služby a APIRozšíření IFC rozhraní pro vylepšený Open BIM proces
Pro usnadnění průběhu práce byla vylepšena také výměna dat. Kromě importu IFC 2x3 (Coordination View & Structural Analysis View) je nyní podporován také import a export IFC 4 (Reference View & Structural Analysis View).

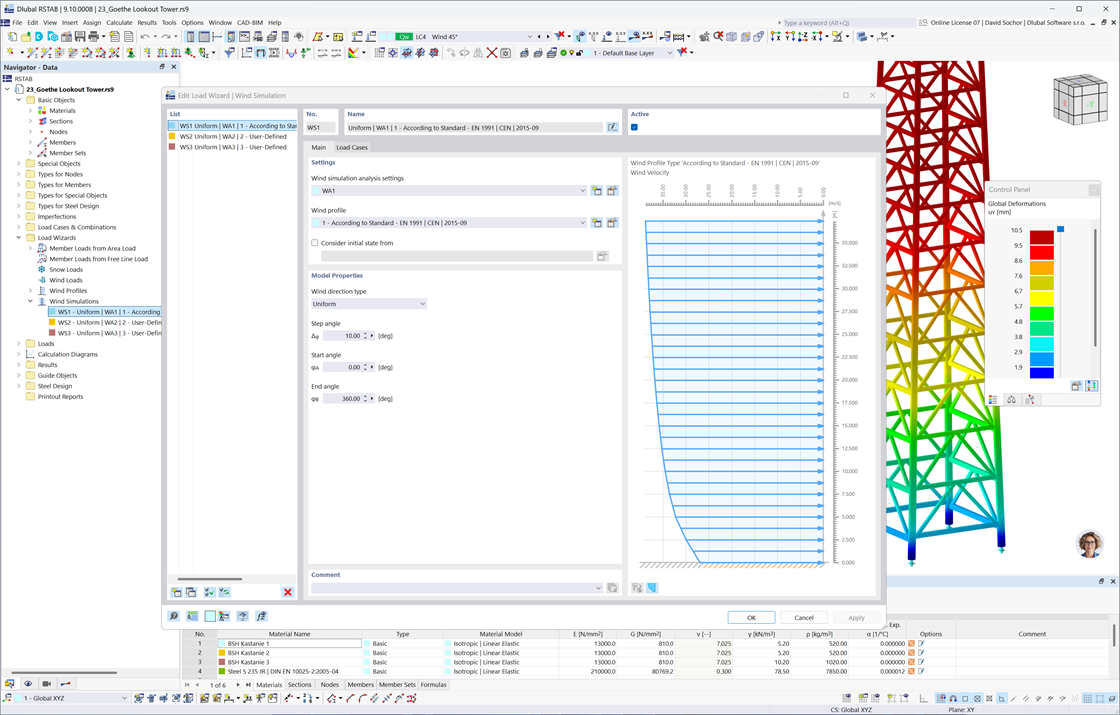

Simulace větru (prostředí RFEM nebo RSTAB)
Objevte nové funkce v programech RFEM a RSTAB pro výpočet zatížení větrem za pomoci programu RWIND:
- Užitečné generátory zatížení pro generování stavů zatížení větrem s různými poli proudění v různých směrech větru
- Zatěžovací stavy pro zatížení větrem s volně přiřaditelným typem analýzy včetně uživatelsky definované velikosti větrného tunelu a profilu větru
- Komplexní zobrazení větrného tunelu se vstupním profilem větru a zadaným profilem intenzity turbulence větru
- Vizualizace a použití výsledků simulace z programu RWIND
- Globální zadání terénu (vodorovné roviny, nakloněná rovina, tabulka)
Nové typy modelů
V programu RFEM máte k dispozici nové užitečné typy modelů:
- 2D | XZ | 3D
- 2D | XY | 3D
- 1D | X | 3D
Tyto typy modelů vám umožňují modelování v 1D nebo 2D prostředí (s volitelným natočením průřezu ve všech směrech), ale s trojrozměrným zatížením a z toho plynoucími 3D vnitřními sílami.
K názornému videuDefinice klávesových zkratek
Chcete zefektivnit svůj pracovní proces? Pak použijte klávesové zkratky pro různé příkazy. To vám umožní rychle a snadno provádět často používané příkazy pomocí vámi přiřazené klávesové zkratky.
To mimochodem funguje také pro ovládání myší. Pokud má vaše myš kromě levého, pravého a středního tlačítka ještě další tlačítka, může být i jim přiřazen příkaz.
Přiřazení zatížení k novému zatěžovacímu stavu
Tato funkce je užitečná pro vaši každodenní práci! V případě zatížení na pruty, na plochy atd. lze zatížení dodatečně přesunout do jiného zatěžovacího stavu.
Zatížení typu Hmota
Také v katalogu zatížení je novinka, která vás bude zajímat: Byl do něj přidán typ zatížení Hmota!
Zatížení na otvory
Pomocí této nové funkce můžete nyní definovat zatížení na otvory (např. zatížení větrem) pro plošné zatížení otvorů.
Ořezávací box
Mějte přehled o tom, co je pro váš projekt skutečně důležité. Kromě ořezávací roviny můžete nyní definovat i ořezávací box. To vám umožní skrýt irelevantní objekty okolo výběru.
Newton-Raphson pro výpočty podle teorie druhého řádu
Nabízíme dva další algoritmy řešení pro výpočty podle teorie II. řádu:
- Newton-Raphson
- Newton-Raphson s postkritickou analýzou
Rozšířená specifikace zahuštění sítě prvků
Něco nového pro vás! Pro zadání zahuštění sítě prvků jsme přidali následující možnosti pro uspořádání délky konečných prvků:
- Radiální
- Postupné
- Kombinované
Specifikace typů pro prvky
Pro jednodušší zadání použijte specifikaci typů pro prvky, jako jsou pruty, plochy, tělesa atd. (např. nelinearity prutů, tuhosti prutů, návrhové podpory a mnoho dalších).

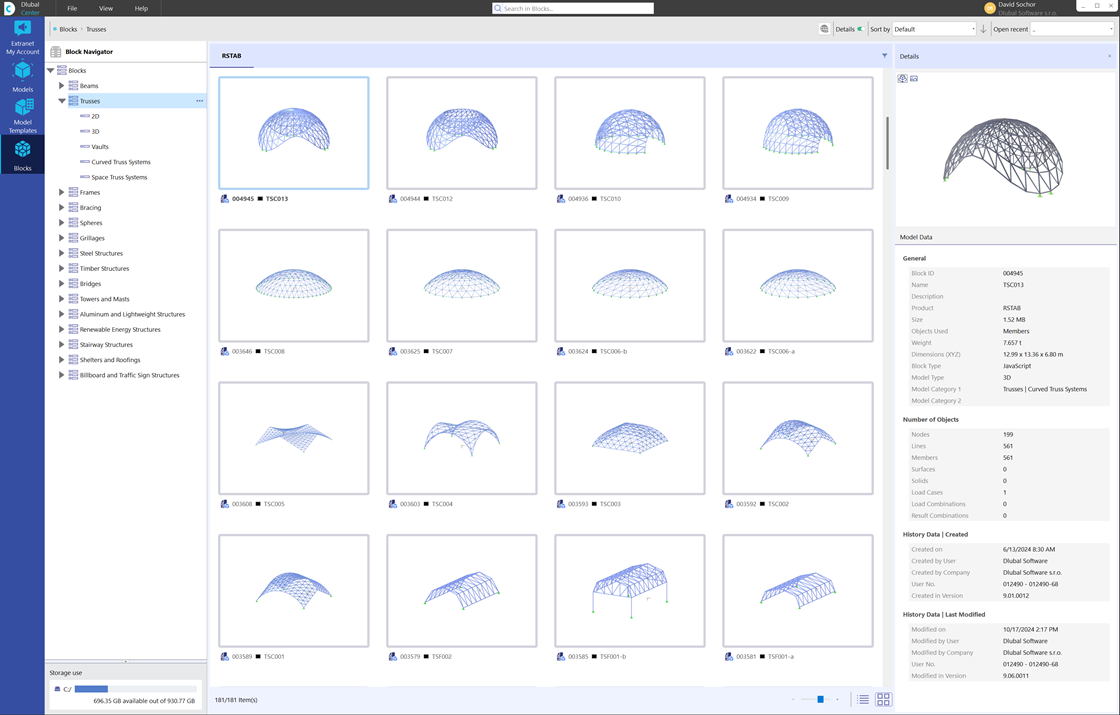

Dlubal centrum
Dlubal centrum se postará o rychlý a efektivní průběh plánování. Mimo jiné zde můžete centrálně spravovat své projekty a soubory modelů. Podrobné informace a obrázky usnadňují přiřazení všech modelů a umožňují nekomplikované a přehledné zpracování zakázek. V Dlubal centru jsou dále uspořádána vaše zákaznická data, včetně licencovaných programů, addonů atd.
Globální správa všech addonů
Sestavte si vhodné addony pro svůj individuální projekt. Všechny addony jsou přímo integrovány do programu a spolu s normami potřebnými pro posouzení příslušných materiálů jsou spravovány centrálně.
Globální parametry modelu
Definujte libovolný počet globálních parametrů modelu. Můžete je také použít v dokumentaci.
Přehledně strukturovaný navigátor Data
S navigátorem Data můžete pracovat ještě efektivněji. Jeho jasná struktura usnadňuje použití. Navigátor obsahuje přiřaditelné typy pro objekty včetně funkce hypertextového odkazu, která vám umožní rychlý přechod na prvky přiřazené objektu.
Nové možnosti pro proměnné tloušťky ploch
Pokud chcete zadat proměnnou tloušťku ploch, máte k dispozici tři nové možnosti:
- 2 uzly a směr
- 4 rohy plochy
- Kružnice
Statistika pro průřezy
Mějte své průřezy pod kontrolou. Pro všechny vaše použité průřezy jsou dostupné užitečné statistické údaje jako celková délka, celkový objem, celková hmotnost atd.
Nové typy průběhů průřezu pro pruty
Při vašich návrzích máte u prutů k dispozici sedm nových typů průběhu průřezů (včetně užitečné funkce zarovnání pro vytvoření rovné hrany):
- Náběh na obou stranách
- Náběh na začátku prutu
- Náběh na konci prutu
- Sedlový
- Odsazení na obou stranách
- Odsazení na začátku prutu
- Odsazení na konci prutu
Databáze průřezů s vyhledáváním krátkých textů
Ušetřete čas při vyhledání požadovaného průřezu nebo řady průřezů v databázi průřezů použitím vyhledávání krátkých textů.
Sada linií, sada ploch a sada těles
Cílem této funkce je zefektivnit vaše projektování. Kromě sad prutů lze také spojovat do sad linie, plochy a tělesa. Můžeme je pak například při posouzení považovat za celistvé prvky.
Nový objekt Tloušťka
Pokud chcete zadat tloušťky ploch, můžeme nyní použít nový objekt tloušťky. Lze ho použít pro několik ploch. Pokud objekt Tloušťka změníte, upraví se najednou odpovídajícím způsobem všechny plochy s touto přiřazenou tloušťkou.
Natočení prutu ve směru lokálních os plochy
Definujte nyní bez problémů natočení prutu ve směru lokálních os plochy, která může ležet například šikmo v prostoru.
Objekt Změna konstrukce
S novým užitečným objektem Změna konstrukce můžete v závislosti na zatěžovacím stavu přehledně upravovat nebo deaktivovat tuhosti, nelinearity i objekty.
Používání a vytváření bloků v modelu
Při práci s bloky pro model vám pomůže Dlubal Center. Obsahuje databázi bloků založenou na kódu JavaScript. Můžete také vytvářet a používat nové bloky, včetně zatížení a posouzení.
Excentricita plochy s relativní orientací na jiný prvek
S touto novou funkcí můžete nyní excentricitu plochy definovat na základě příčného odsazení od hrany jiného prvku (prutu nebo plochy).
Další typy pro úpravu tuhosti ploch
Chcete upravit tuhosti ploch? Nyní máte k dispozici dva nové typy:
- Součinitel násobení celkové tuhosti
- Součinitele násobení částečných tuhostí, tíh a hmotností
Kombinace výsledků s výrazy v závorkách
Při vytváření kombinací výsledků můžete nyní použít také výrazy v závorkách
Individuální globální parametry výpočtu pro zatěžovací stavy a kombinace zatížení
Zatěžovacím stavům a kombinacím zatížení můžete nyní v novém nastavení pro statickou analýzu přiřadit individuální globální parametry výpočtu.
Nový generátor kombinací a klasifikace zatížení
Použijte nové generátory zatížení, které vám usnadní práci. Ty vytvoří pro návrhové situace automaticky nebo poloautomaticky kombinace zatížení nebo kombinace výsledků v závislosti na příslušné normě.
Vylepšený generátor zatížení
Abyste mohli pracovat efektivně a rychle, byly do generátorů zatížení přidány nové funkce. Jedná se o funkce pro zamknutí nových prutů, vyhlazení působících bodových zatížení a zohlednění excentricit a průběhů průřezů.
Stanovení zatížení na pruty z plošného zatížení pomocí zadání buněk a ploch
Další užitečnou funkcí v generátoru zatížení je stanovení zatížení na pruty z plošných zatížení zadáním ploch (jejich rohových uzlů) a buněk.
Excentricita zatížení na uzel a prut
Dbejte vždy na stabilitu vašich konstrukcí: nyní lze zohlednit excentricity u zatížení na uzly a pruty.
Možnosti zatížení pro sady prutů, linií, ploch a těles
Nyní máte při vašich návrzích nové možnosti: Se zavedením sad linií, ploch a těles byly přidány také nové možnosti pro zatížení těchto sad. Vyzkoušejte sami!
Globální správa uživatelsky definovaných souřadných systémů
Změna ve prospěch efektivnější práce: Vaše uživatelsky definované souřadné systémy pro účely zadávání a analýzy jsou nyní globálně spravovány pod položkou Pomocné objekty.
Organizace různých úchopů objektů
Pro usnadnění práce můžete nyní zadat několik úchopů objektů pro různé úkony.
Výběr objektů jako nový pomocný objekt
Tato funkce umožňuje udržovat větší pořádek. Nový pomocný objekt "Výběr objektů" vám umožňuje filtrování různých objektů:
- Základní objekty
- Typy pro uzly
- Typy pro linie
- Typy pro plochy
- Generátory zatížení
- Zatížení
- Pomocné objekty
Výběr objektů vám nabízí mnoho interaktivních možností použití na různých místech programu.
Tabulkový výpis kót
Přehlednost programů Dlubal má vysokou prioritu. Pro lepší přehlednost je proto nyní v tabulce dostupný výpis referenčních objektů příslušných kót.
Implementace formátu SAF
Posuňte své statické posouzení ještě o krok dále. Programy RFEM 6 a RSTAB 9 nyní podporují také nový formát souboru pro statické výpočty SAF (Structural Analysis Format). Oba programy vám přitom nabízejí import i export. SAF je souborový formát založený na MS Excelu, který má usnadnit výměnu modelů pro statické výpočty mezi různými softwarovými aplikacemi.
Nastavování jednotek uspořádané v tabulkách
Měnit jednotky nyní můžete pomocí tabulkového uživatelského rozhraní. Měnit jednotky nyní můžete pomocí tabulkového uživatelského rozhraní.
Nové formáty souborů pro export
Vylepšení, které prospěje hladkému průběhu vaší práce: Nyní můžete exportovat modely z programů RFEM a RSTAB do XML, SAF a VTK (výsledky z programu RWIND).
Nová možnost zadání lokální osy prutů
Zkrátka nepřicházejí ani zlepšení v mezinárodním kontextu. Pro angloamerickou oblast byla přidána nová možnost zadání lokální osy prutu (y směrem nahoru)
Nová možnost tisku grafiky s náhledem
Tisk grafiky vám v budoucnu usnadní různé nové funkce. Váš nový dialog pro tisk grafiky nyní obsahuje:
- databázově řízenou funkci hromadného tisku pro všechny obrázky programu
- uživatelsky zadávaný výběr oblasti tisku
- 3D funkci pro pozdější 3D funkcionality ve výsledném PDF
- automatické přizpůsobení obrázků pro tisk v měřítku a funkci pro zobrazení přehledu
Generování výkazu materiálů
Využijte lepší organizace. Nyní můžete vytvářet výkazy materiálu založené na průřezech nebo materiálech.
Použití logů
Vaše spokojenost s programy Dlubal je naší nejvyšší prioritou. Nová generace programů RFEM 6 a RSTAB 9 proto umožňuje zasílat logy naší podpoře prostřednictvím online registrace Využíváme toho k lepší analýze a optimalizaci programů pro vaše aplikace. Toto zasílání je přednastaveno v možnostech programu. Svůj souhlas s ním ale můžete kdykoli deaktivovat.
Seznam pro přehlednou strukturu interaktivních tabulek
Inovace pro efektivnější používání tabulek: Tabulky jsou nyní uspořádány ve dvou seznamech, což usnadňuje orientaci v různých vstupních a výsledkových tabulkách.
Správce výsledkových tabulek
Pro zpřehlednění vašich výsledků jsou dispozici také možnosti optimalizace. Pro lepší zobrazení můžete nyní redukovat zobrazené sloupce a řádky pomocí nového Správce výsledkových tabulek.
Nastavení typu materiálu
Mějte při svých posouzeních přehled. Nastavením typu materiálu se jednoznačně stanoví vlastnosti důležité pro posouzení.
Určení nezávislých částí ploch u průniků
Pro práci s plochami máte k dispozici následující nové funkce: Při vytváření průniků ploch se vám nyní místo dílčích ploch vytvářejí nezávislé části ploch.
Vylepšený přehled v databázi materiálů
Objevte, co je nového ve vaší databázi materiálů. Nově jsou v ní uvedeny také materiálové řady. Požadovaný materiál je také možné najít v databázi přímo pomocí textového vyhledávání.
