Posouzení ocelových prutů podle GB 50017-2003 (čínská norma)
Celkový počet: 3
RF-/STEEL GB | Základní funkce
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické stanovení kritických zatížení a součinitelů celkové stability pro klopení podle přílohy B
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická analýza lokální stability a kontrola kritérií plastického posouzení průřezu
- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: I-profily (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a těles
- Úplná integrace do programu RFEM/RSTAB
Práce s RF-/STEEL GB
V programu RFEM/RSTAB je třeba zadat údaje o materiálech, zatíženích a kombinacích zatížení v souladu s pravidly pro navrhování podle čínské normy GB 50017. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.
Přídavný modul RF-/STEEL GB vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků.
V následujících vstupních tabulkách lze upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek. Z tohoto nastavení pak program stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

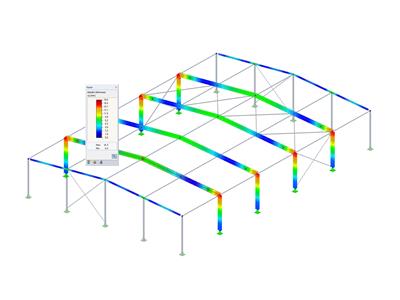

RF-/STEEL GB | Výsledky
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
E-shop
Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.
Spočítejte si cenu
Celková částka 1 930,00 USD
Cena platí pro Spojené státy americké.
Integrované normy pro posouzení ocelových konstrukcí
Normy pro Posouzení ocelových konstrukcí
EN 1993-1-1:2005 + AC:2009 (Eurokód 3)
EN 1993-1-3:2010 (Eurokód 3 | profily tvarované za studena)
SIA 263 | 2013-01 (švýcarská norma)
BS 5950 | 2001-05 (britská norma)
AISC 360-22 (americká norma)
AISC 360-16 (americká norma)
AISC 360-10 (americká norma)
AISC 341-22 (norma USA | zemětřesení)
AISC 341-16 (norma USA | zemětřesení)
AISI S100-16 (norma USA | profily tvarované za studena)
IS 800 | 2007-12 (indická norma)
GB 50017 | 2017-12 (čínská norma)
GB 50018 | 2002-09 (čínská norma | profily tvarované za studena)
GB 51022 - 2015 (čínská norma)
CSA S16-19 (kanadská norma)
CSA S16-14 (kanadská norma)
CSA S136-16 (R2021) (kanadská norma | profily tvarované za studena)
AS 4100 | 2020-08 (australská norma)
SP 16.13330 | 2017-02 + Rev. 1 | 2019, Rev. 2 | 2020 (ruská norma)
NBR 8800 | 2008-08 (brazilská norma)
SANS 10162-1 | 2011-05 (jihoafrická norma)
Přílohy k EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Německo)
ÖNORM EN 1993-1-1/NA:2015-12 (Rakousko)
SN EN 1993-1-1/NA:2016-07 (Švýcarsko)
BDS EN 1993-1-1/NA:2015-10 (Bulharsko)
BS EN 1993-1-1/NA:2016-07 (Velká Británie)
CEN EN 1993-1-1/2015-06 (Evropská unie)
CYS EN 1993-1-1/NA:2015-07 (Kypr)
ČSN EN 1993-1-1/NA:2016-06 (Česká republika)
DS EN 1993-1-1/NA:2015-07 (Dánsko)
ELOT EN 1993-1-1/NA:2017-01 (Řecko)
EVS EN 1993-1-1/NA:2015-08 (Estonsko)
HRN EN 1993-1-1/NA:2016-03 (Chorvatsko)
I.S. I. 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Lucembursko)
IST EN 1993-1-1/NA:2015-11 (Island)
LST EN 1993-1-1/NA:2017-01 (Litva)
LVS EN 1993-1-1/NA:2015-10 (Lotyšsko)
MS EN 1993-1-1/NA:2010-01 (Malajsie)
MSZ EN 1993-1-1/NA:2015-11 (Maďarsko)
NBN EN 1993-1-1/NA:2015-07 (Belgie)
NEN EN 1993-1-1/NA:2016-12 (Nizozemsko)
NF EN 1993-1-1/NA:2016-02 (Francie)
NP EN 1993-1-1/NA:2009-03 (Portugalsko)
NS EN 1993-1-1/NA:2015-09 (Norsko)
PN EN 1993-1-1/NA:2015-08 (Polsko)
SFS EN 1993-1-1/NA:2015-08 (Finsko)
SIST EN 1993-1-1/NA:2016-09 (Slovinsko)
SR EN 1993-1-1/NA:2016-04 (Rumunsko)
SRPS EN 1993/NA:2021-02 (Srbsko)
SS EN 1993-1-1/NA:2019-05 (Singapur)
SS EN 1993-1-1/NA:2015-06 (Švédsko)
STN EN 1993-1-1/NA:2015-10 (Slovensko)
TKP EN 1993-1-1/NA:2015-04 (Bělorusko)
UNE EN 1993-1-1/NA:2016-02 (Španělsko)
UNI EN 1993-1-1/NA:2015-08 (Itálie)
