Přídavný modul programu RSTAB 8
STEEL AISC

• Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
• Posouzení stability vzpěru a klopení
• Automatické stanovení kritických sil a kritických momentů při boulení pro obecná zatížení a podporové podmínky pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
• Alternativní analytický výpočet kritického momentu při vzpěru pro standardní situace
• Možnost použití nespojitých příčných podpor pro nosníky a spojité pruty
• Automatická klasifikace průřezů (kompaktní, nekompaktní a štíhlé)
• Posouzení mezního stavu použitelnosti (průhyb)
• Optimalizace průřezu
• Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
• Přehledně uspořádané vstupní tabulky a tabulky výsledků
• Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
• Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech a místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
• Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
• Výkaz materiálu se specifikacemi hmotnosti a tělesa
• Úplná integrace do programu RFEM/RSTAB
• Metrické a imperiální jednotky

V prvním okně výsledků se zobrazí maximální využití s příslušným posouzením každého posuzovaného zatěžovacího stavu, kombinace zatížení nebo kombinace výsledků.

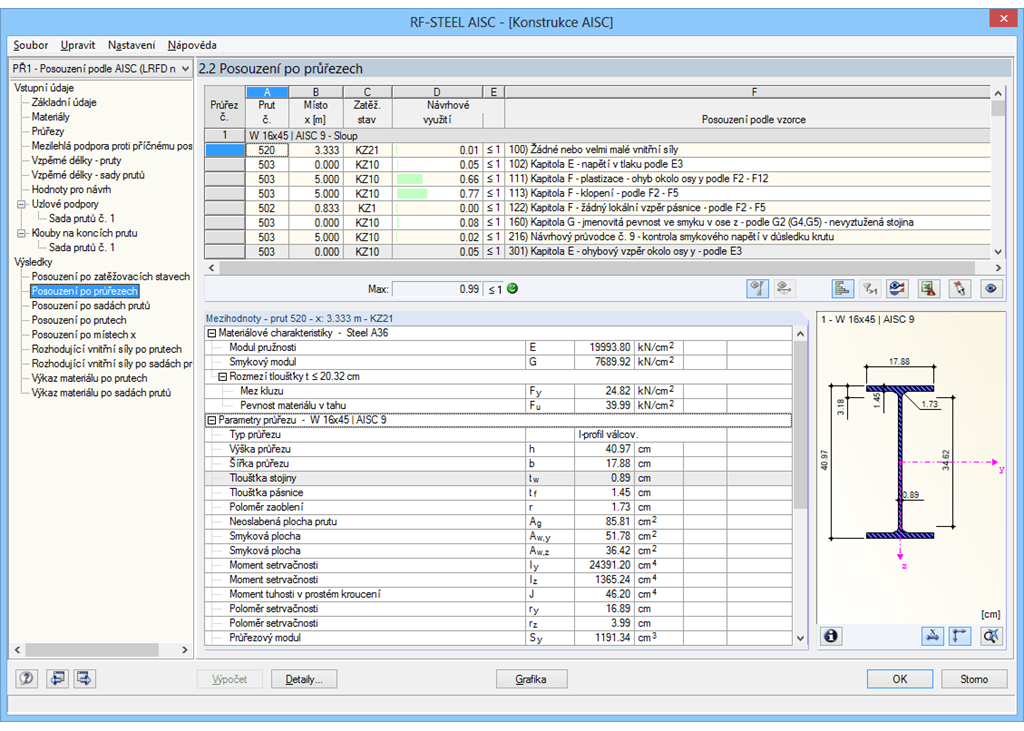

V ostatních tabulkách výsledků se zobrazí všechny podrobné výsledky seřazené podle určitého subjektu v rozbalovacích stromových nabídkách. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Tímto způsobem lze snadno zjistit, jak modul provedl jednotlivá posouzení.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah a rozsah protokolu lze vybrat pro jednotlivá posouzení.
