Dotaz:
Jak mohu správně modelovat tok zatížení, když nosník působí jako podpora?
Odpověď:
Při modelování ploch podepřených na prutech nebo nosnících v programu RFEM 6 může snadno dojít k chybám při modelování přenosu zatížení.
Při modelování liniové podpory na linii prutu, na které je plocha podepřena, se zatížení plochy přenáší přímo do podpory. Tuhost prutu nebo nosníku není zohledněna, ani nosník není správně zatížen a posouzen.
Pokud chceme prut nebo nosník modelovat jako podporu, je důležité použít prutovou podporu. Lze ji vybrat v navigátoru Data v sekci Typy pro pruty.

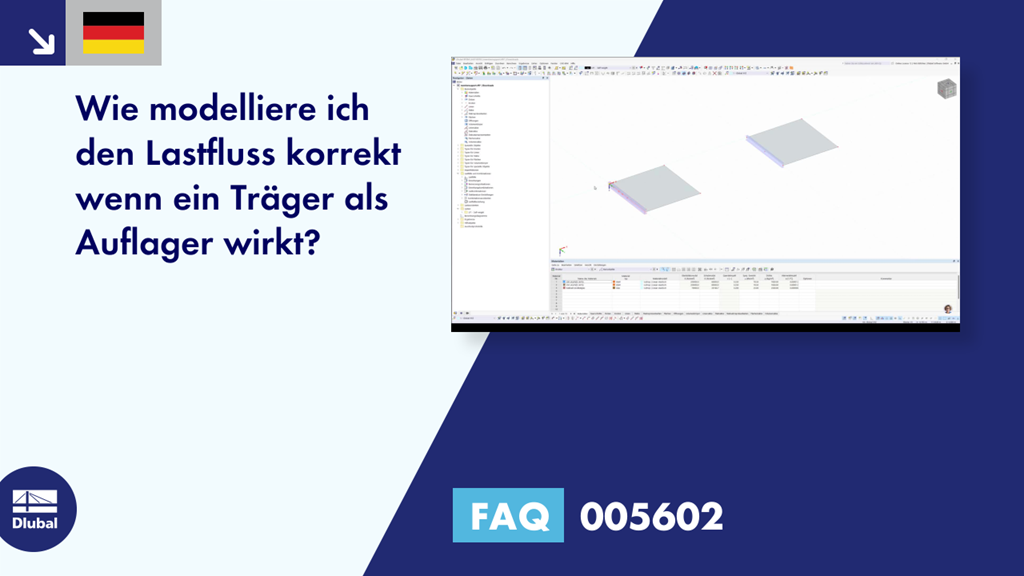

V následujícím videu si na velmi jednoduchém příkladu ukážeme, jak různé modelování ovlivní průběhy sil; u složitějších modelů je tento účinek ještě rozhodující.
