Klasifikace průřezů pro posouzení ocelových prutů v programu RFEM 6 se provádí podle ustanovení Eurokódu 3. Klasifikace se provádí zvlášť pro všechny části průřezu porovnáním stanovených poměrů šířky k tloušťce s mezními hodnotami pro každou třídu podle normy. Nejméně příznivá třída jednotlivých částí je přiřazena celému průřezu.

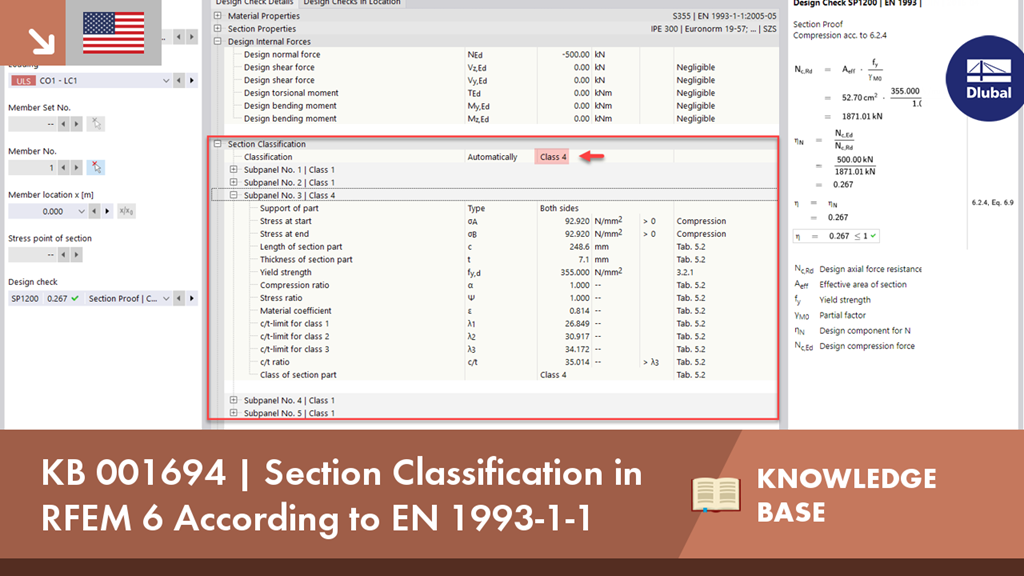

KB 001694 | Klasifikace průřezů v programu RFEM 6 podle Eurokódu 3
![Tuhost ocelového spoje a její vliv na statické posouzení](/cs/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001801 | Výsledky FSM](/cs/webimage/039828/3536640/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![KB 001840 | Posouzení požární odolnosti ocelových žárově zinkovaných konstrukčních prvků v programu RFEM 6 / RSTAB 9](/cs/webimage/040242/3523299/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Spuštění Posouzení ocelových přípojů](/cs/webimage/030019/3278424/08-cs.png?mw=512&hash=c8e8a583467e0fc218615f247e55faf2bb0eafe2)
![Funkce 002672 | Posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3](/cs/webimage/043981/3642417/43981_EN.png?mw=512&hash=62f7155243a0b8fa47a372448e042361ccc0908f)
V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.
K názornému videu![Funkce 002667 | Klasifikace ocelových přípojů podle tuhosti](/cs/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu![Funkce 002669 | Předepjaté šrouby pro ocelové přípoje](/cs/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
V addonu "Ocelové přípoje" lze zohlednit předpětí šroubů při výpočtu pro všechny komponenty. Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
Předpjaté šrouby jsou speciální šrouby, které se používají v ocelových konstrukcích pro vyvolání vysoké svěrné síly mezi připojenými konstrukčními prvky. Tato svěrná síla vyvolává tření mezi konstrukčními prvky, což umožňuje přenos sil.
Funkčnost
Předepjaté šrouby se utahují určitým momentem, čímž se deformují a vzniká v nich tahová síla. Tato tahová síla se přenáší na připojené konstrukční prvky a vede k vysoké svěrné síle. Svěrná síla brání uvolnění spoje a zajišťuje spolehlivý přenos sil.
Výhody
- Vysoká únosnost: Předpjaté šrouby mohou přenášet velké síly.
- Malé deformace: Minimalizují deformace přípoje.
- Únavová pevnost: Jsou odolné proti únavě.
- Snadná montáž: Montáž a demontáž je poměrně snadná.
Analýza a posouzení
Výpočet předpjatých šroubů se provádí v programu RFEM pomocí konečně-prvkového analytického modelu generovaného addonem "Ocelové přípoje". Zohledňuje svěrnou sílu, tření mezi konstrukčními prvky, smykovou pevnost šroubů a únosnost konstrukčních prvků. Posouzení se provádí podle DIN EN 1993-1-8 (Eurokód 3) nebo podle americké normy ANSI/AISC 360-16. Vytvořený model spoje včetně výsledků lze uložit a použít jako samostatný model v programu RFEM.
![Funkce 002584 | Posouzení ocelových přípojů pro složené a tenkostěnné průřezy](/cs/webimage/039659/3497831/002584_EN.png?mw=512&hash=d680d9b4824be8f843aa199ca85c1674b9e3f5c7)
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
