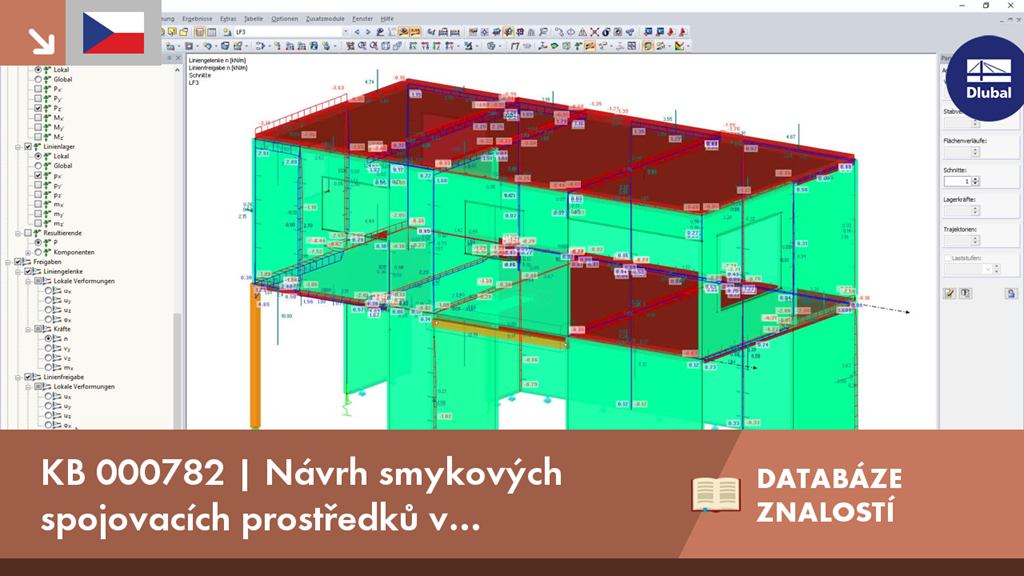

Video ukazuje návrh smykových spojovacích prostředků v křížem lepené dřevěné konstrukci, které přenášejí podélné síly smykové stěny do země.
KB 000782 | Návrh smykových spojovacích prostředků v konstrukcích z křížem lepeného dřeva
Odkazy
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:22 min
Databáze znalostí
Délka: 00:00:27 min
Databáze znalostí
Délka: 00:00:25 min
Projekt zákazníka
Délka: 00:00:05 min
Délka: 00:00:24 min
Délka: 00:00:30 min
Projekt zákazníka
Délka: 00:00:10 min
Projekt zákazníka
Délka: 00:00:05 min
Projekt zákazníka
Délka: 00:00:11 min
V tomto příspěvku popíšeme návrh smykových spojovacích prostředků konstrukce z křížem lepeného dřeva, které přenášejí podélné síly ze smykových stěn do země.
Uložení desek z křížem lepeného dřeva si zaslouží zvláštní pozornost. Běžně se stěna z křížem lepeného dřeva upevňuje smykovým kotvením proti namáhání ve smyku a tahovými kotvami proti vztlakovým silám.
Jednou z výhod zadání konstrukce v programu RFEM je naprostá volnost při výběru geometrie. Tak je bez dalších komplikací možné zvolit konstrukci, v které jsou, jak je vidět na obrázku, konkávní zaoblené rohy.
.png?mw=512&hash=5aac2c66fe7407aed91f793aeef768a541a47f19)
Pro rozlišení různých skladeb například stěn či stropních desek v RF‑LAMINATE je možné pro každou skladbu zadat vlastní barvu a texturu.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
